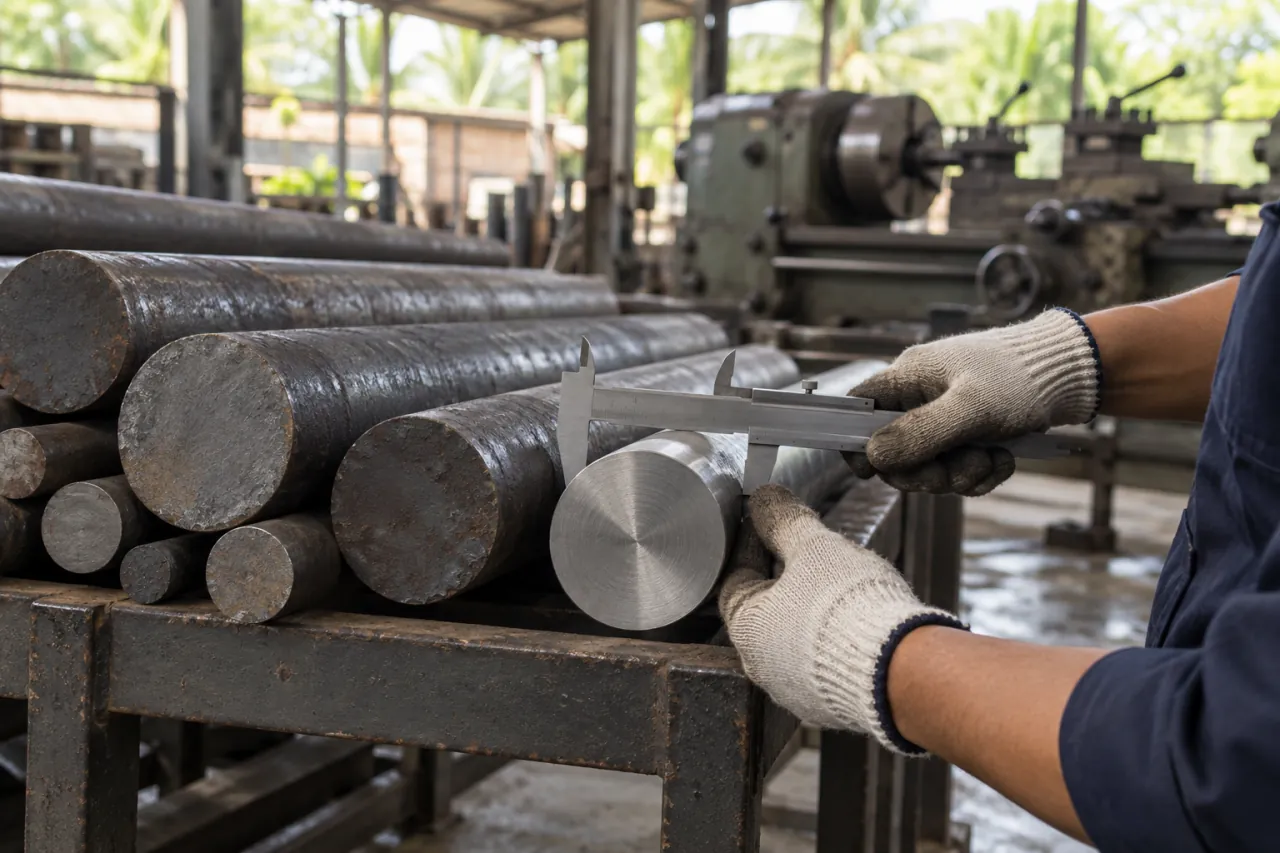

Ilustrasi AI: besi as bulat pejal berbagai diameter dengan penampang padat, diukur sebelum dibubut. Spesifikasi dan ketersediaan dikonfirmasi saat pemesanan.
Apa itu besi as dan bedanya dengan besi beton polos?
Besi as, atau round bar, adalah batang baja bulat pejal yang dipakai untuk poros, pin, engsel, baut khusus, dan komponen yang dibubut. Spesifikasinya ditulis dengan diameter, grade material, panjang, dan bila perlu toleransi. Besi beton polos juga bulat pejal, tetapi dibuat sebagai tulangan beton dengan persyaratan yang berbeda.
Karena tampilannya mirip, kedua barang ini sering tertukar dalam permintaan harga. Untuk tulangan beton, gunakan besi beton polos sesuai gambar struktur; soal diameter penuh dan banci dibahas di artikel besi beton full dan banci. Untuk permesinan dan fabrikasi, mintalah besi as bulat dengan grade yang jelas.
Tabel ukuran dan berat besi as
Rumus berat besi as adalah 0,006165 × d² kg/m, dengan d diameter dalam mm. Angka ini berasal dari luas lingkaran dikali massa jenis baja 7.850 kg/m³, sama dengan rumus berat nominal besi beton.
Ukuran milimeter
| Diameter | Berat (kg/m) | Contoh per batang 6 m (kg) |
|---|---|---|
| 10 mm | 0,617 | 3,70 |
| 12 mm | 0,888 | 5,33 |
| 16 mm | 1,578 | 9,47 |
| 20 mm | 2,466 | 14,80 |
| 22 mm | 2,984 | 17,90 |
| 25 mm | 3,853 | 23,12 |
| 30 mm | 5,549 | 33,29 |
| 32 mm | 6,313 | 37,88 |
| 40 mm | 9,864 | 59,18 |
| 50 mm | 15,413 | 92,48 |
| 60 mm | 22,194 | 133,16 |
Ukuran inci
| Sebutan | Diameter (mm) | Berat (kg/m) |
|---|---|---|
| 1/2 inci | 12,70 | 0,994 |
| 5/8 inci | 15,88 | 1,554 |
| 3/4 inci | 19,05 | 2,237 |
| 1 inci | 25,40 | 3,977 |
| 1 1/4 inci | 31,75 | 6,215 |
| 1 1/2 inci | 38,10 | 8,949 |
| 2 inci | 50,80 | 15,910 |
| 2 1/2 inci | 63,50 | 24,859 |
| 3 inci | 76,20 | 35,797 |
As 2 inci (50,8 mm) tidak sama dengan as 50 mm. Selisih diameternya 0,8 mm, cukup berarti untuk komponen yang dibubut atau dipasang pada bantalan. Panjang 6 m pada tabel hanya contoh hitungan; panjang batang dikonfirmasi saat penawaran.
Membaca grade ST37, ST41, dan S45C
- ST37: sebutan lama dari standar Jerman DIN 17100 (St 37-2). Tabel kesetaraan produsen baja Arvedi menyamakannya dengan S235JR pada EN 10025-2. Lembar data thyssenkrupp untuk S235JR mencantumkan kuat leleh minimum 235 MPa untuk tebal nominal sampai 16 mm dan kuat tarik 360 sampai 510 MPa untuk tebal 3 sampai 100 mm. Ini baja karbon rendah untuk konstruksi umum.
- ST41: sebutan pasar untuk baja karbon rendah yang kekuatannya sedikit di atas ST37. Penamaan ini tidak selalu merujuk standar yang sama, jadi minta penjual menyebut standar acuan dan nilai kuat tarik pada sertifikat material.
- S45C: baja karbon untuk struktur mesin menurut JIS G 4051, dengan kadar karbon 0,42 sampai 0,48 persen. Karbon yang lebih tinggi membuatnya cocok untuk poros dan komponen yang perlu dikeraskan, tetapi pengelasannya memerlukan prosedur lebih hati-hati, misalnya pemanasan awal.
Sumber: tabel kesetaraan baja struktural Arvedi, lembar data material S235JR thyssenkrupp, dan data komposisi S45C di Total Materia. Grade tidak bisa dibuktikan dari warna atau bunyi batang. Minta sertifikat material bila komponen Anda mensyaratkan grade tertentu.
Besi as hitam dan besi as stainless
Sebutan as hitam umumnya merujuk batang dengan permukaan hasil canai panas yang masih berkerak gelap, sehingga perlu dibubut atau dibersihkan untuk permukaan presisi. As stainless adalah material lain; sebutkan grade seperti 304 atau 316, dan baca perbedaan stainless 201, 304, dan 316 sebelum memilih.
Memilih diameter untuk poros, pin, dan komponen bubut
- Mulai dari ukuran jadi pada gambar, lalu tambahkan cadangan bubut sesuai saran bengkel bubut. Diameter batang biasanya dipilih sedikit lebih besar dari ukuran akhir.
- Bila ukuran akhir mendekati ukuran batang, tanyakan toleransi diameter dan kelurusan batang yang ditawarkan.
- Untuk pin dan engsel pagar, diameter lubang pasangannya ikut menentukan ukuran. Ukur lubang dengan jangka sorong, bukan penggaris.
- Untuk poros berputar, beban, putaran, dan bantalan menentukan grade serta diameter; serahkan pemilihannya pada perancang mesin.
KRMJ menawarkan material batang. Jasa bubut atau pengerjaan lain tidak termasuk kecuali ditanyakan dan disepakati tersendiri.
Menghitung berat dan kebutuhan potongan
Untuk pesanan potongan, hitung berat per meter, kalikan panjang total, lalu tambahkan cadangan potong. Contoh 8 poros dari as 40 mm sepanjang 350 mm:
- Berat per meter: 0,006165 × 40² = 9,864 kg/m.
- Panjang total: 8 × 0,35 = 2,8 m.
- Berat bersih: 9,864 × 2,8 = 27,62 kg.
- Tambahkan lebar mata potong dan cadangan muka ujung untuk setiap potong, lalu konfirmasi apakah dijual per batang, per potong, atau per kilogram.
Berat bersih berguna untuk memeriksa penawaran per kilogram, tetapi tidak menggantikan berat timbang. Untuk batang pejal berpenampang persegi, bandingkan dengan besi nako, yang sekitar 27 persen lebih berat untuk angka ukuran yang sama.
Pertanyaan yang sering diajukan
Berapa berat besi as 1 inci per meter?
Diameter 1 inci adalah 25,4 mm, sehingga beratnya 0,006165 × 25,4² ≈ 3,977 kg/m. Untuk 6 m sekitar 23,9 kg.
Apa beda ST37 dan S45C?
ST37 adalah baja karbon rendah untuk konstruksi umum yang setara S235JR. S45C adalah baja karbon menengah untuk komponen mesin yang dapat dikeraskan, dengan karbon 0,42 sampai 0,48 persen.
Apakah besi as bisa menggantikan besi beton?
Jangan dianggap pengganti otomatis. Tulangan beton harus memenuhi spesifikasi besi beton pada gambar struktur, bukan sekadar diameter yang sama.
Bisakah membeli besi as per potong?
Kebutuhan potong, panjang minimum, dan cara hitungnya dikonfirmasi saat penawaran. Kirim daftar panjang dan jumlah potongan agar bisa diperiksa.
Cara meminta penawaran besi as di Medan
Tulis diameter, grade, panjang, dan jumlah per baris. Contoh pesan:
“Mohon penawaran besi as bulat diameter 40 mm grade S45C, panjang 6 m, 1 batang, dan as 25 mm grade ST37, panjang 6 m, 3 batang. Mohon info toleransi diameter dan ketersediaan sertifikat material. Lokasi bengkel di Medan Belawan.”
Kirim melalui formulir penawaran besi as atau buka halaman harga besi as. Harga, grade yang tersedia, dan panjang batang dikonfirmasi saat penawaran.
