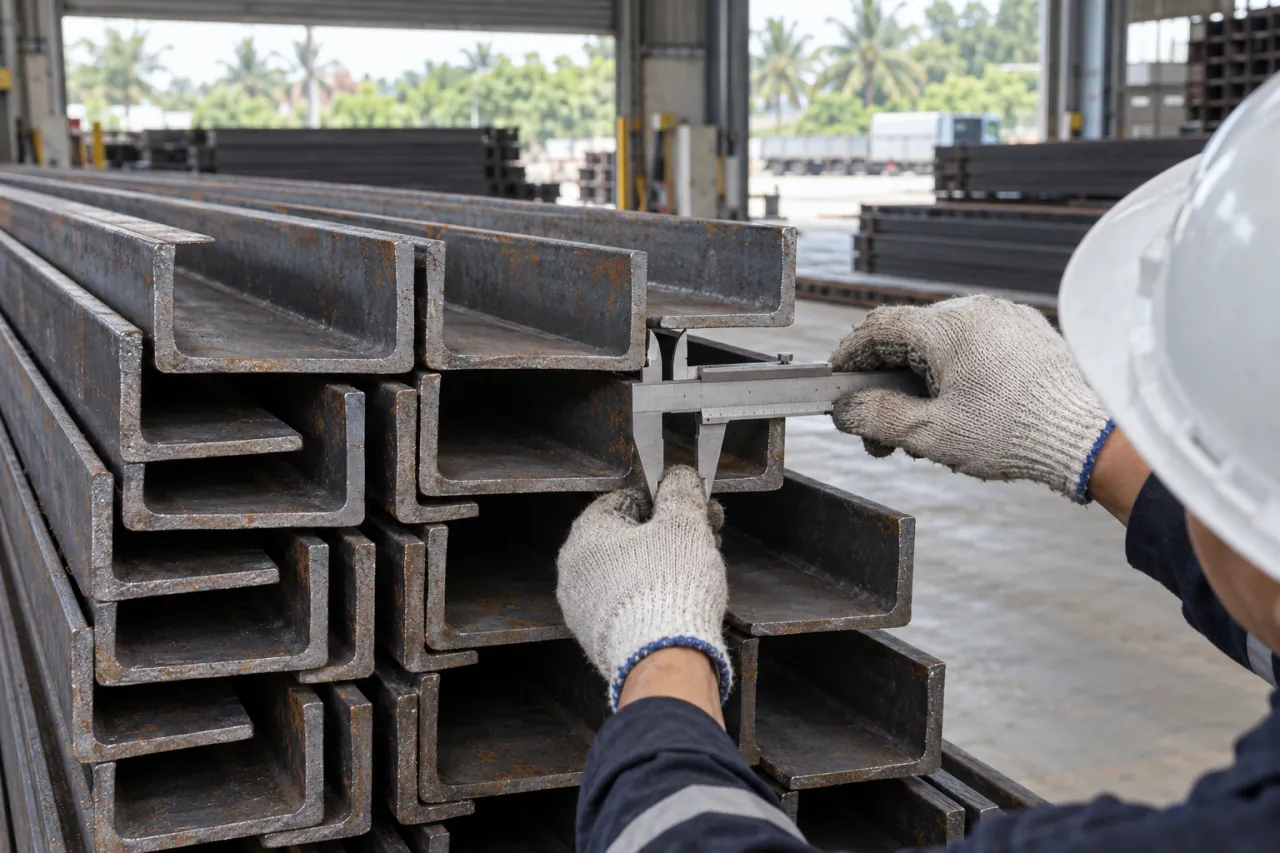

Ilustrasi AI: tumpukan besi UNP dengan penampang kanal U dan pengukuran tebal sayap memakai jangka sorong. Spesifikasi dan ketersediaan dikonfirmasi saat pemesanan.
Apa itu besi UNP dan bagaimana membaca ukurannya?
Besi UNP adalah profil baja kanal berbentuk U: satu badan tegak dengan dua sayap tanpa bibir di ujungnya. Ukurannya ditulis tinggi × lebar sayap × tebal badan × tebal sayap dalam milimeter, misalnya 100 × 50 × 5 × 7,5 mm. Sebutan pasar seperti UNP 5, UNP 8, atau UNP 10 memakai sentimeter untuk tinggi, jadi artinya tinggi 50, 80, dan 100 mm.
Tinggi saja belum menjelaskan berat dan kemampuan profil. Dua batang yang sama-sama disebut UNP 10 bisa berbeda lebar sayap, tebal, dan berat per batang. Karena itu, baca sebutan nominal bersama tabel penampang sebelum membandingkan penawaran besi UNP atau kanal U.
Bagian penampang yang perlu dikenali
- Tinggi (h): ukuran luar dari sayap atas ke sayap bawah. Angka inilah yang dipakai pada sebutan UNP 50, 100, atau 150.
- Lebar sayap (b): panjang sayap diukur dari punggung badan sampai ujung sayap.
- Tebal badan (tw) dan tebal sayap (tf): pada UNP canai panas, sayap biasanya lebih tebal daripada badan dan sisi dalamnya miring.
- Panjang batang: ditulis terpisah, misalnya 6 m atau 12 m, karena menentukan berat per batang.
Tabel ukuran dan berat UNP 50 sampai 200
Ada dua keluarga tabel yang sering dijadikan acuan. Seri UPN Eropa mencakup UNP 50, 65, dan 80, sedangkan seri kanal dari produsen Jepang dimulai dari 75 × 40 mm dan memiliki dua pilihan tebal untuk tinggi 150 mm. Berat per meter diambil dari tabel produsen; berat per batang adalah hasil kali berat per meter dengan panjang.
| Sebutan | h × b × tw × tf (mm) | kg/m | kg per 6 m | kg per 12 m |
|---|---|---|---|---|
| UNP 50 | 50 × 38 × 5 × 7 | 5,6 | 33,6 | 67,2 |
| UNP 65 | 65 × 42 × 5,5 × 7,5 | 7,1 | 42,6 | 85,2 |
| UNP 80 | 80 × 45 × 6 × 8 | 8,6 | 51,6 | 103,2 |
| UNP 100 | 100 × 50 × 6 × 8,5 | 10,6 | 63,6 | 127,2 |
| UNP 120 | 120 × 55 × 7 × 9 | 13,4 | 80,4 | 160,8 |
| UNP 140 | 140 × 60 × 7 × 10 | 16,0 | 96,0 | 192,0 |
| UNP 160 | 160 × 65 × 7,5 × 10,5 | 18,8 | 112,8 | 225,6 |
| UNP 180 | 180 × 70 × 8 × 11 | 22,0 | 132,0 | 264,0 |
| UNP 200 | 200 × 75 × 8,5 × 11,5 | 25,3 | 151,8 | 303,6 |
| Sebutan pasar | h × b × tw × tf (mm) | kg/m | kg per 6 m | kg per 12 m |
|---|---|---|---|---|
| UNP 75 | 75 × 40 × 5 × 7 | 6,92 | 41,52 | 83,04 |
| UNP 100 | 100 × 50 × 5 × 7,5 | 9,36 | 56,16 | 112,32 |
| UNP 125 | 125 × 65 × 6 × 8 | 13,4 | 80,40 | 160,80 |
| UNP 150 | 150 × 75 × 6,5 × 10 | 18,6 | 111,60 | 223,20 |
| UNP 150 tebal | 150 × 75 × 9 × 12,5 | 24,0 | 144,00 | 288,00 |
| UNP 200 | 200 × 80 × 7,5 × 11 | 24,6 | 147,60 | 295,20 |
| UNP 200 lebar | 200 × 90 × 8 × 13,5 | 30,3 | 181,80 | 363,60 |
Perhatikan UNP 100 pada dua tabel: 100 × 50 × 6 × 8,5 mm seberat 10,6 kg/m, sedangkan 100 × 50 × 5 × 7,5 mm seberat 9,36 kg/m. Selisihnya sekitar 7,4 kg untuk satu batang 6 m. Sumber angka: tabel UPN ArcelorMittal Orange Book dan tabel kanal dalam buku pegangan material konstruksi Nippon Steel. Kedua tabel ini acuan membaca ukuran, bukan daftar stok atau merek yang tersedia di KRMJ.
Mengapa berat UNP di penawaran bisa berbeda dari tabel?
Di pasar, sebutan yang sama bisa merujuk batang dengan tebal berbeda. Akibatnya, dua penawaran UNP 10 dengan panjang 6 m bisa mencantumkan berat per batang yang berbeda cukup jauh. Bagi berat per batang dengan panjangnya untuk mendapat kg/m, lalu bandingkan dengan tabel produsen di atas (9,36 dan 10,6 kg/m).
Perbedaan ini tidak otomatis salah, tetapi Anda harus tahu barang mana yang ditawarkan. Profil yang lebih ringan biasanya lebih tipis, sehingga kekakuan dan kekuatannya juga berbeda. Untuk pekerjaan yang dihitung perencana, cocokkan barang dengan dimensi pada gambar kerja, bukan dengan sebutan nominal.
Cara mengecek di lapangan
- Minta penawaran mencantumkan h × b × tw × tf, panjang, dan berat per batang.
- Ukur tebal badan dan sayap dengan jangka sorong pada beberapa titik.
- Timbang satu batang bila memungkinkan, lalu bagi dengan panjangnya untuk mendapat kg/m.
- Bandingkan hasilnya dengan tabel produsen atau spesifikasi yang disetujui.
Contoh penulisan berat per batang dapat dilihat pada arsip ukuran dan kode besi UNP. Angka arsip hanya membantu membaca format; barang dan harga yang berlaku dikonfirmasi saat penawaran.
Cara menghitung berat UNP per batang dan per kilogram
Rumus dasarnya: berat batang = berat per meter × panjang. UNP 100 seri UPN dengan panjang 6 m beratnya 10,6 × 6 = 63,6 kg, dan untuk 12 m menjadi 127,2 kg.
Bila tabel tidak tersedia, luas penampang bisa didekati dengan rumus A ≈ (h × tw) + 2 × (b − tw) × tf dalam mm², lalu dikalikan 0,00785 untuk mendapat kg/m (massa jenis baja 7.850 kg/m³). Contoh 100 × 50 × 6 × 8,5 mm: (100 × 6) + 2 × (50 − 6) × 8,5 = 1.348 mm², sehingga beratnya sekitar 10,58 kg/m. Hasil ini dekat dengan tabel, tetapi rumus mengabaikan lengkung sudut dan kemiringan sayap, jadi pakai hanya untuk cek kasar.
Untuk membandingkan harga, bagi harga per batang dengan berat batang dari tabel atau hasil timbang. Hasilnya adalah nilai pembanding per kilogram. Pastikan semua penawaran memakai dasar berat yang sama, lalu minta angka yang berlaku melalui halaman harga besi UNP.
UNP dan CNP: bedanya dan penggunaan umum
CNP atau kanal C mempunyai bibir kecil di ujung sayap dan dibentuk dari lembaran baja yang relatif tipis, sedangkan UNP tidak berbibir dan dibuat dengan canai panas sehingga dindingnya lebih tebal. Penawaran CNP perlu mencantumkan ukuran bibir dan tebal pelat; baca panduan ukuran CNP 100, 125, dan 150 serta spesifikasi besi CNP atau kanal C.
Penggunaan UNP yang umum dijumpai

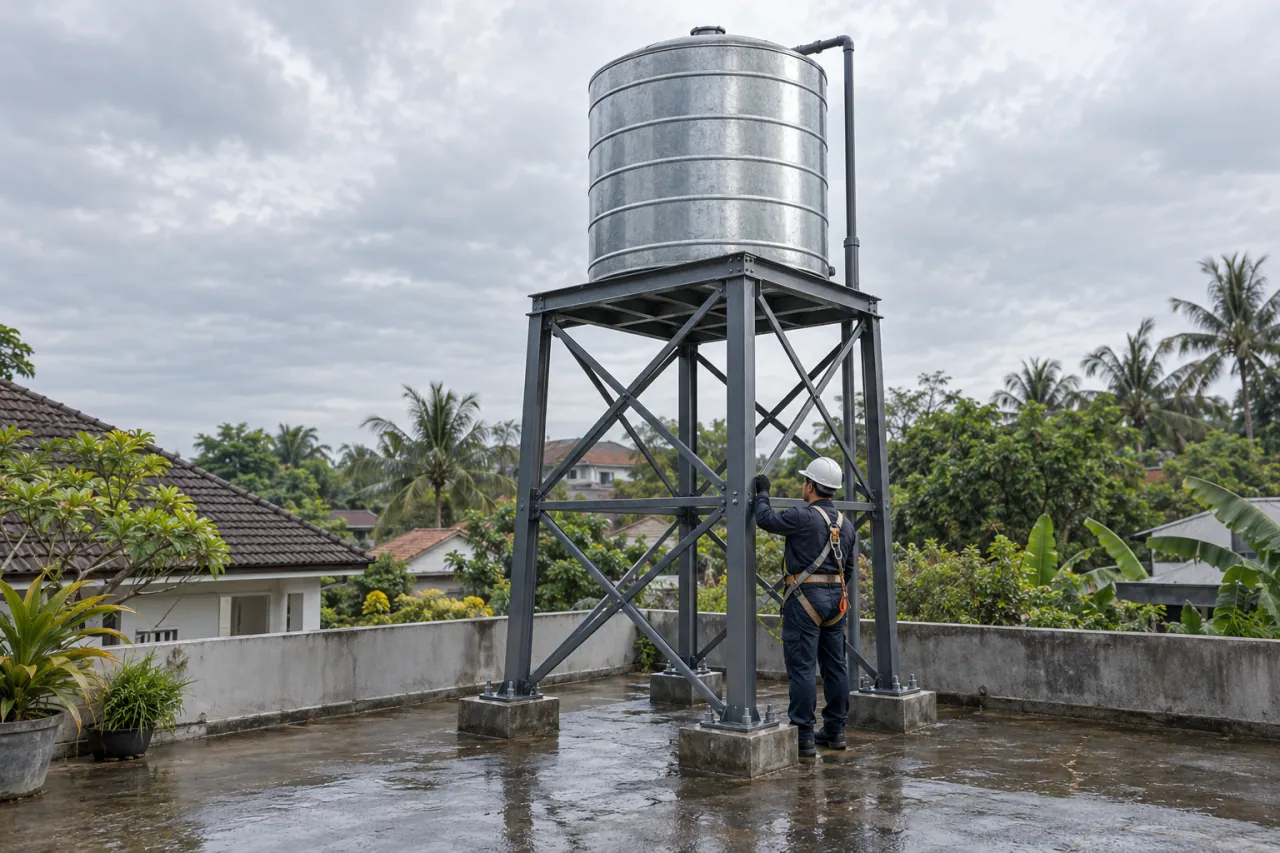

- Rangka dudukan mesin, tangki, atau panel sesuai gambar fabrikasi.
- Balok samping tangga (ibu tangga) dan rangka bordes pada desain tertentu.
- Rangka kanopi, lis tepi, dan penguat bak kendaraan.
- Tiang dari dua UNP yang digabung menjadi penampang kotak atau dipasang punggung ke punggung.
Untuk pertanyaan seperti UNP untuk lantai 2 atau UNP untuk tiang, jawabannya bergantung pada bentang, beban, tinggi tiang, sambungan, dan pondasi. Penampang UNP tunggal tidak simetris pada satu sumbu, sehingga cenderung memuntir bila beban tidak bekerja di titik yang tepat. Ukuran final untuk balok lantai dan kolom harus berasal dari perencana struktur atau gambar kerja. Perbandingan bentuknya dengan WF dan H-beam ada di panduan perbedaan WF, H-beam, UNP, dan CNP.
Pertanyaan yang sering diajukan
UNP 5 itu ukuran berapa?
UNP 5 berarti tinggi badan 50 mm. Pada seri UPN Eropa ukurannya 50 × 38 × 5 × 7 mm dengan berat 5,6 kg/m, tetapi batang di pasar bisa lebih tipis, jadi minta tebal dan berat per batang.
Berapa berat UNP 100 per batang 6 meter?
Menurut tabel produsen, sekitar 56,16 kg untuk 100 × 50 × 5 × 7,5 mm dan 63,6 kg untuk 100 × 50 × 6 × 8,5 mm. Batang yang jauh lebih ringan dari angka itu biasanya lebih tipis.
Apakah besi kanal sama dengan UNP?
Istilah besi kanal dipakai untuk UNP maupun CNP. Tanyakan apakah ujung sayapnya berbibir; jika ya, itu CNP atau kanal C.
Apakah UNP 150 punya beberapa ketebalan?
Ya. Tabel produsen Jepang mencantumkan 150 × 75 × 6,5 × 10 mm (18,6 kg/m) dan 150 × 75 × 9 × 12,5 mm (24,0 kg/m). Tulis tebal yang diminta agar penawaran tidak tertukar.
Cara meminta penawaran besi UNP di Medan
Tulis satu baris untuk setiap ukuran agar setiap item bisa dicek. Contoh pesan:
“Mohon penawaran besi UNP 100 × 50 × 5 × 7,5 mm, panjang 6 m, 20 batang, dengan berat per batang dan mutu material. Tambahan UNP 150 × 75 × 6,5 × 10 mm, panjang 12 m, 6 batang. Lokasi proyek Medan Johor, akses truk sedang.”
Kirim melalui formulir permintaan besi UNP. Harga, ketersediaan, kebutuhan potong, dan jadwal pengiriman ke lokasi di Medan atau sekitarnya dikonfirmasi setelah spesifikasi jelas.
