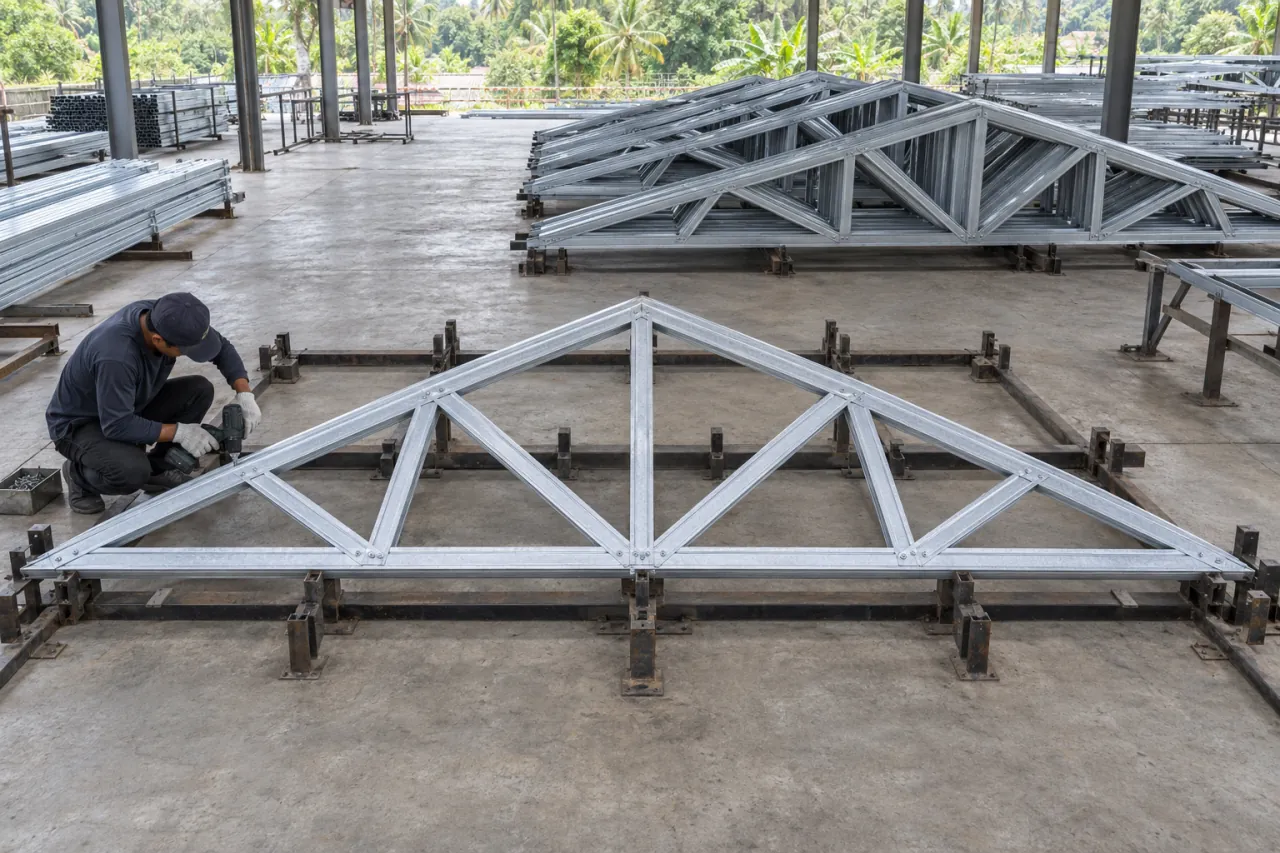

Ilustrasi AI: perakitan kuda-kuda baja ringan pola W di atas mal, dengan kuda-kuda jadi ditumpuk di sampingnya. Spesifikasi dan ketersediaan dikonfirmasi saat pemesanan.
Apa saja bagian kuda-kuda baja ringan?
Kuda-kuda baja ringan adalah rangka segitiga yang menyalurkan beban atap ke ring balok. Bagian utamanya adalah batang atas (top chord) yang mengikuti kemiringan atap, batang bawah (bottom chord) yang menjadi pengikat horizontal, dan batang web berupa batang tegak serta diagonal di antara keduanya. Semua batang umumnya memakai kanal C baja ringan yang disatukan dengan sekrup.
- Batang atas: menerima beban dari reng dan penutup atap.
- Batang bawah: menahan tarikan akibat dorongan batang atas dan sering menjadi tempat menggantung plafon.
- Web: batang tegak dan diagonal yang membagi bentang menjadi segitiga-segitiga kecil.
- Titik buhul: pertemuan beberapa batang, tempat sekrup dipasang menurut pola tertentu.
- Tumpuan dan overhang: titik kuda-kuda duduk di ring balok, serta perpanjangan batang atas untuk teritisan.
Pola rangka yang umum dijumpai
Pola web ditentukan perencana atau penyedia sistem berdasarkan bentang, kemiringan, dan beban. Beberapa pola yang umum dijumpai:
- Pola W (Fink): diagonal membentuk huruf W, sering dipakai pada bentang rumah tinggal.
- Pola Howe dan Pratt: kombinasi batang tegak dan diagonal dengan arah diagonal yang berbeda.
- Kuda-kuda gunting (scissor): batang bawah ikut miring untuk plafon miring.
- Atap limas: memakai kuda-kuda utama, kuda-kuda terpancung (puncak datar), setengah kuda-kuda, dan jurai di sudut.
Jangan memilih pola hanya dari foto. Pola yang tampak sama dapat mempunyai profil, jumlah sekrup, dan posisi web berbeda karena bebannya berbeda. Pertanyaan seperti “rumus kuda-kuda limas” sebenarnya menyangkut dua hal: geometri (luas dan panjang batang) yang bisa dihitung sendiri, dan kapasitas yang harus dihitung perencana.
Geometri bentang: tinggi puncak dan panjang batang atas
Dua rumus dasar membantu membaca gambar. Tinggi puncak dari batang bawah = (bentang ÷ 2) × tan(sudut). Panjang batang atas satu sisi = (bentang ÷ 2 + overhang) ÷ cos(sudut). Tabel berikut memakai sudut 30° dan overhang 0,6 m sebagai contoh hitung.
| Bentang | Tinggi puncak | Batang atas per sisi | Cukup satu batang 6 m? |
|---|---|---|---|
| 6 m | 1,73 m | 4,16 m | Ya |
| 8 m | 2,31 m | 5,31 m | Ya |
| 10 m | 2,89 m | 6,47 m | Tidak, perlu sambungan |
| 12 m | 3,46 m | 7,62 m | Tidak, perlu sambungan |
Tabel ini hanya geometri. Kuda-kuda bentang 12 m bukan sekadar kuda-kuda 6 m yang diperbesar: gaya pada batang naik, batang atas perlu disambung, dan pola web biasanya lebih rapat. Profil, tebal, dan detail sambungan untuk bentang besar harus berasal dari perhitungan. Cara menyambung batang dibahas di panduan menyambung kanal C baja ringan.
Langkah membuat kuda-kuda dengan mal
- Baca gambar kerja: nomor kuda-kuda, bentang, sudut, pola web, daftar potong, dan jumlah sekrup per buhul.
- Siapkan lantai kerja yang rata dan cukup luas untuk satu kuda-kuda utuh.
- Gambar garis kuda-kuda ukuran sebenarnya di lantai, atau rakit kuda-kuda pertama dengan teliti lalu jadikan mal. Pasang penahan di titik-titik penting agar posisi batang tidak bergeser.
- Potong batang sesuai daftar potong dan tandai setiap potongan dengan nomor batang.
- Letakkan batang bawah dan batang atas di mal, lalu pasang web dari tengah ke tepi.
- Pasang sekrup sesuai jumlah dan pola di detail. Jangan terlalu dekat tepi profil dan jangan dikencangkan sampai ulirnya selip.
- Periksa bentang, tinggi puncak, dan panjang overhang, lalu bandingkan dengan gambar sebelum melanjutkan.
- Tumpuk kuda-kuda jadi secara rata agar tidak melengkung sebelum dinaikkan.
Setelah semua kuda-kuda siap, penempatan di ring balok, pengaku sementara, dan ikatan angin mengikuti urutan cara pasang rangka atap baja ringan.
Profil, sekrup, dan jarak antar kuda-kuda
Kanal C untuk kuda-kuda dibaca dari tinggi badan, lebar sayap, bibir, dan tebal baja dasar (BMT). Sebagai contoh data produsen, dokumen produk NS BlueScope Lysaght Indonesia mencantumkan profil Smartruss C75 setinggi 75 mm dengan sayap sekitar 32 sampai 34 mm dan tebal 0,60 sampai 0,75 mm BMT, serta sekrup kepala heksagonal 12-14×20 dan 10-16×16 untuk profil tersebut. Spesifikasi kanal ASIA TRUS yang ditawarkan KRMJ dikonfirmasi saat penawaran; cara membacanya ada di ukuran kanal C dan reng baja ringan.
Jarak antar kuda-kuda tidak mempunyai satu angka baku. Jarak ini dipengaruhi berat penutup atap (genteng tanah liat atau beton lebih berat daripada lembaran metal), kemampuan reng menjembatani dua kuda-kuda, profil dan tebal kanal, bentang, serta beban angin. Penutup yang lebih berat umumnya membutuhkan kuda-kuda lebih rapat. Gunakan jarak yang tertulis di gambar kerja; faktor-faktornya dijelaskan di jarak reng dan kuda-kuda baja ringan.
Batas pekerjaan DIY dan kapan butuh perencana
Membuat kuda-kuda sendiri masuk akal untuk struktur kecil yang sederhana bila Anda memiliki gambar dari sumber yang bertanggung jawab. Untuk atap rumah, desain sebaiknya berasal dari perencana atau penyedia sistem rangka. Mintalah perhitungan bila menemui kondisi berikut:
- Bentang besar, atau atap limas dengan jurai dan kuda-kuda terpancung.
- Penutup berat seperti genteng tanah liat atau beton.
- Plafon berat, toren, unit AC, atau panel surya yang membebani kuda-kuda.
- Bangunan lama dengan ring balok yang belum diperiksa.
- Rencana memotong atau memindahkan batang kuda-kuda yang sudah terpasang.
Jika pekerjaan diserahkan ke aplikator atau jasa kontraktor, pastikan penawaran menyebut pola kuda-kuda, profil, tebal, jarak, dan jumlah sekrup, bukan hanya luas atap.
Pertanyaan yang sering diajukan
Berapa sudut kemiringan kuda-kuda baja ringan?
Sudut ditentukan dari kemiringan minimum penutup atap yang dipakai dan desain bangunan. Genteng dan lembaran metal mempunyai syarat kemiringan berbeda, jadi lihat data produsen penutupnya.
Apakah kuda-kuda baja ringan harus dirakit di lokasi?
Kuda-kuda dapat dirakit di lokasi di atas mal, atau dirakit di tempat lain lalu diangkut. Yang penting setiap kuda-kuda seragam dan tidak melengkung saat diangkat.
Bagaimana harga kuda-kuda baja ringan per meter dihitung?
Penawaran biasanya dihitung per meter persegi atap, per unit kuda-kuda, atau borongan. Bandingkan dengan dasar ukur, profil, tebal, dan cakupan pekerjaan yang sama, karena satu angka per meter tidak menjelaskan isi pekerjaan.
Apakah kanal C baja ringan sama dengan besi CNP?
Tidak. Keduanya berbentuk C, tetapi kanal baja ringan adalah baja tipis berlapis untuk sistem rangka, sedangkan CNP lebih tebal dan dipakai untuk fabrikasi.
