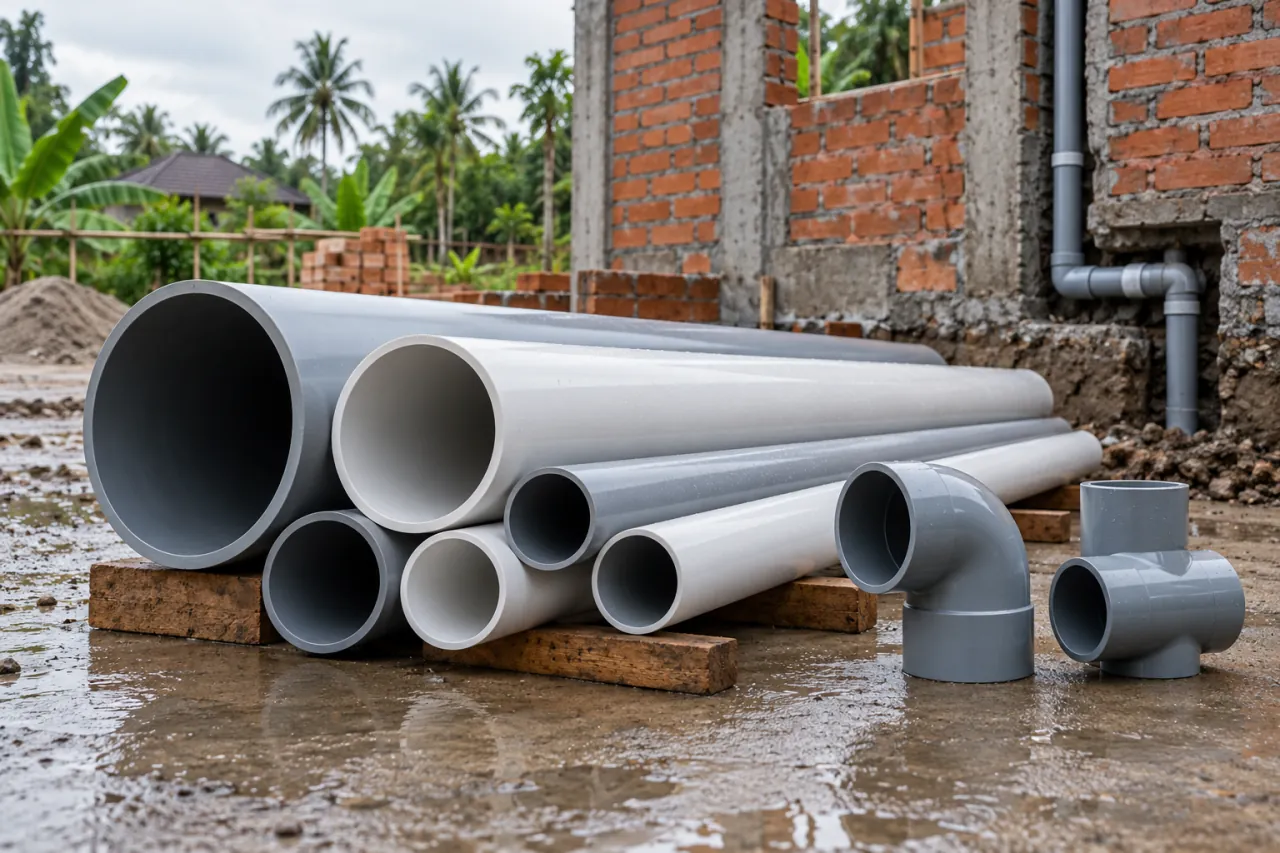

Ilustrasi AI: pipa PVC berbagai ukuran beserta fitting di lokasi pembangunan rumah. Spesifikasi dan ketersediaan dikonfirmasi saat pemesanan.
Apa beda pipa PVC AW, D, dan C?
Kelas AW untuk air bersih bertekanan, sedangkan kelas D untuk saluran pembuangan tanpa tekanan dengan dinding lebih tipis. Pada ukuran nominal yang sama, dinding AW lebih tebal daripada D. Sebutan kelas C juga dijumpai di toko; peruntukan dan tebalnya perlu dicek pada data produsen karena tidak seragam antarmerek.
Sebagai contoh data produsen, halaman produk Rucika Standard menyebut pipa kelas AW untuk air bersih bertekanan dengan tekanan kerja sampai 10 kg/cm², dalam 14 ukuran dari 1/2 sampai 12 inch. Penjelasan Rucika tentang kelas AW dan D menyebut kelas D dirancang untuk air limbah tanpa tekanan dengan dinding lebih tipis. Memakai D untuk air bertekanan memperpendek umur pipa, sedangkan memakai AW untuk pembuangan tanpa tekanan hanya menambah biaya. Rucika dikutip sebagai contoh data produsen, bukan pernyataan merek yang tersedia di KRMJ.
Standar pasar, JIS, dan SNI pada pipa PVC
Kelas AW dan D bukan satu-satunya sistem penamaan. Rucika menjelaskan perbedaan pipa standar dan pipa JIS: pipa Rucika Standard dibuat menurut standar pasar, tebalnya tidak diatur standar tertentu, tetapi diameter luarnya disesuaikan dengan fitting yang beredar. Pipa JIS mengikuti Japanese Industrial Standard dan lebih tebal. Contohnya pada 4 inch (114 mm), Rucika Standard AW bertebal 4,10 mm, sedangkan Rucika JIS VP untuk air bersih bertebal 6,60 mm.
Untuk proyek air minum yang mensyaratkan SNI, standar yang dirujuk adalah SNI 06-0084-2002 tentang pipa PVC untuk saluran air minum. Bila spesifikasi menyebut SNI, JIS, atau kelas tertentu, pastikan tulisan pada pipa sama dengan yang diminta. Warna pipa tidak menunjukkan kelas.
| Kelas | Peruntukan umum | Tekanan | Catatan saat membeli |
|---|---|---|---|
| AW | Air bersih bertekanan: pompa, PDAM, jalur dari toren | Contoh Rucika Standard AW: sampai 10 kg/cm² | Cek merek, ukuran, dan tulisan kelas pada pipa |
| D | Air limbah dan pembuangan tanpa tekanan | Tidak untuk air bertekanan | Dinding lebih tipis dari AW pada ukuran sama |
| C | Sebutan pasar, peruntukan beragam | Cek data produsen | Jangan dipakai untuk air bertekanan tanpa data tertulis |
| JIS (misalnya VP) | Air bersih dengan spesifikasi JIS | Sesuai standar JIS | Lebih tebal dari pipa standar pasar pada ukuran sama |
Ukuran nominal pipa PVC 1/2 sampai 4 inch
Seperti pipa besi, ukuran inch pada pipa PVC adalah ukuran nominal. Diameter luar dan tebal mengikuti standar serta kelasnya; Rucika, misalnya, menulis 4 inch sebagai 114 mm. Contoh pemakaian di bawah adalah pola yang umum dijumpai pada rumah dan ruko. Ukuran final mengikuti gambar plumbing atau perhitungan perencana.
| Ukuran nominal | Kelas yang umum dipakai | Contoh pemakaian umum |
|---|---|---|
| 1/2 inch | AW | Cabang air bersih ke kran |
| 3/4 inch | AW | Cabang air bersih, sambungan pompa kecil |
| 1 inch | AW | Pipa utama air bersih rumah |
| 1 1/4 sampai 1 1/2 inch | AW atau D, sesuai fungsi | Jalur utama air bersih atau buangan wastafel |
| 2 inch | D | Buangan wastafel dan floor drain |
| 3 inch | D | Pipa tegak air hujan dan buangan |
| 4 inch | D | Buangan kloset dan saluran utama air kotor |
Di Medan yang curah hujannya tinggi, ukuran talang dan pipa air hujan sebaiknya dihitung dari luas atap dan jumlah titik buangan, bukan disamakan dengan bangunan lain. Diameter luar pipa PVC juga tidak bisa dijadikan patokan untuk pipa baja atau sebaliknya; untuk pipa baja, gunakan tabel ukuran pipa besi inch ke mm.
Memilih kelas dan menyambung pipa PVC
- Air bersih bertekanan (pompa, PDAM, jalur dari toren): kelas AW atau kelas lain yang tekanan kerjanya tertulis cukup.
- Air limbah dan air hujan tanpa tekanan: kelas D dengan kemiringan saluran sesuai gambar.
- Air panas: pakai pipa yang memang diperuntukkan untuk suhu tinggi menurut produsennya, bukan pipa PVC biasa.
- Fitting: elbow, tee (sering disebut T PVC), sok, dan verlop harus sekelas dan sesuai sistem ukuran pipanya.
- Lem: pakai lem PVC sesuai petunjuk produsen, bersihkan ujung pipa, dan tunggu waktu kering sebelum jalur diberi tekanan.
- Uji jalur: uji jalur air bersih sebelum ditutup dinding atau lantai.
Untuk jalur yang ditanam atau melintasi area kendaraan, kedalaman dan pelindung pipa mengikuti gambar kerja. Saat mengganti pipa lama, foto tulisan pada pipa dan fitting yang terpasang agar kelas dan diameter luarnya bisa dicocokkan.
Plafon PVC, atap PVC, dan pipa putih: produk berbeda
Kata PVC juga dipakai untuk produk lain. Plafon PVC adalah panel yang dipasang pada rangka hollow atau baja ringan; susunan rangkanya dibahas di rangka plafon dan partisi hollow. Atap uPVC seperti atap Alderon adalah lembaran penutup atap, dengan penjelasan jenis dan ukuran di panduan atap uPVC Alderon. Wire mesh berlapis PVC adalah kawat anyaman berlapis plastik, bukan pipa.
Sebutan pipa putih dalam perdagangan juga dipakai untuk pipa logam. Saat memesan, sebut bahannya (PVC atau baja galvanis) agar penawaran tidak tertukar.
Pertanyaan yang sering diajukan
Pipa PVC AW tahan tekanan berapa?
Tergantung merek dan standarnya. Sebagai contoh, Rucika menyebut pipa Rucika Standard AW untuk tekanan kerja sampai 10 kg/cm². Untuk merek lain, baca tulisan pada pipa atau katalog produsennya.
Bolehkah pipa kelas D dipakai untuk air dari pompa?
Tidak disarankan. Kelas D dirancang untuk aliran tanpa tekanan, dan produsen menyebut pemakaiannya untuk air bertekanan memperpendek umur pipa.
Apakah pipa PVC 4 inch sama dengan pipa besi 4 inch?
Tidak. Diameter luarnya berdekatan (114 mm pada contoh Rucika dan 114,3 mm pada pipa baja), tetapi bahan, tebal, dan cara sambungnya berbeda. Fitting keduanya tidak boleh dicampur.
Apakah KRMJ pabrik pipa PVC?
Bukan. KRMJ / Distributor Besi Medan melayani permintaan pipa PVC untuk proyek; merek, kelas, dan ukuran yang tersedia dikonfirmasi saat penawaran.
Minta penawaran pipa PVC di Medan
Contoh isi pesan:
“Mohon penawaran pipa PVC kelas AW 3/4 inch, merek atau standar …, panjang … m per batang, … batang; pipa PVC kelas D 4 inch, … batang; fitting: elbow 4 inch kelas D … buah, tee 3/4 inch kelas AW … buah, lem PVC … kaleng. Lokasi proyek di … Medan.”
Kirim melalui formulir permintaan pipa PVC atau lihat halaman harga pipa PVC. Data yang perlu disiapkan juga tercantum di katalog pipa PVC. Harga per batang dan ketersediaan dikonfirmasi saat penawaran.
