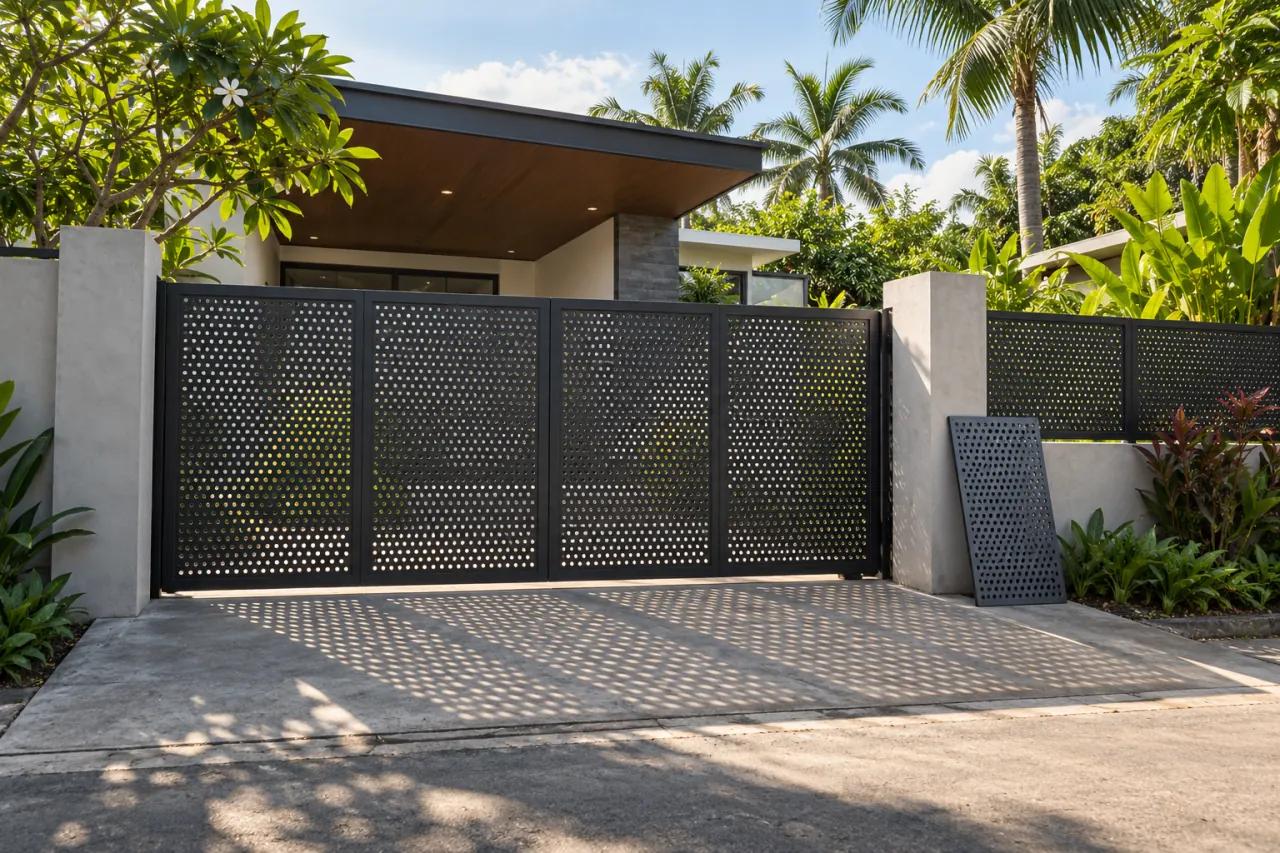

Ilustrasi AI: contoh pagar rumah dari panel plat perforated dengan rangka besi hollow. Desain, spesifikasi, dan ketersediaan dikonfirmasi saat penawaran.
Apa yang menentukan spesifikasi plat perforated?
Spesifikasi plat perforated ditentukan oleh lima parameter: diameter lubang (d), jarak pusat ke pusat lubang atau pitch (p), pola susunan lubang, tebal plat, dan bahan. Dari d dan p Anda bisa menghitung persentase area terbuka, yang menentukan seberapa tembus pandang, seberapa banyak udara lewat, dan seberapa berat lembarannya.
Plat lubang atau perforated dibuat dengan memons lubang secara berulang pada lembaran. Di pasar, plat ini juga disebut plat bolong atau plat berlubang.
- Diameter lubang: ukuran lubang dalam mm, misalnya 5 mm. Bentuk lubang bisa bulat, persegi, atau slot; sebutkan bila bukan bulat.
- Pitch: jarak pusat satu lubang ke pusat lubang berikutnya, bukan jarak antar tepi lubang.
- Pola: zigzag 60° (staggered) atau lurus (straight).
- Tebal dan bahan: plat hitam, galvanis, stainless, atau aluminium, dengan tebal dalam mm.
- Margin dan ukuran lembar: lebar tepi tanpa lubang serta panjang × lebar lembar.
Secara umum, lubang yang terlalu kecil dibandingkan tebal plat sulit dipons. Bila Anda membutuhkan lubang kecil pada plat tebal, tanyakan batas yang bisa dikerjakan produsen.
Pola zigzag 60° dan pola lurus
Pada pola zigzag 60°, pusat tiga lubang yang berdekatan membentuk segitiga sama sisi. Pada pola lurus, lubang berbaris membentuk kotak. Industrial Perforators Association menyebut lubang bulat dengan pola zigzag 60° sebagai susunan paling populer karena kekuatannya dan rentang area terbuka yang luas (IPA, Strength of Perforated Metal).
IPA juga mencatat bahwa kekuatan plat berlubang berbeda menurut arah beban. Arah zigzag, yang pada pola standar searah lebar lembar, lebih kuat daripada arah baris lubang yang rapat. Untuk panel pagar atau fasad, arah lembar sebaiknya ditentukan sejak gambar, bukan diputar sembarangan di lapangan.
Menghitung persentase area terbuka dan berat
Area terbuka adalah persentase luas lubang terhadap luas plat. Rumusnya diturunkan dari geometri susunan lubang bulat:
- Pola zigzag 60°: area terbuka (%) = 90,69 × (d ÷ p)².
- Pola lurus: area terbuka (%) = 78,54 × (d ÷ p)².
Angka 90,69 berasal dari π ÷ (2√3) × 100, sedangkan 78,54 dari π ÷ 4 × 100. Karena hanya rasio d ÷ p yang berpengaruh, lubang 6 mm dengan pitch 9 mm dan lubang 10 mm dengan pitch 15 mm mempunyai area terbuka yang sama, walaupun tampilannya berbeda.
| Lubang × pitch | Rasio d ÷ p | Pola zigzag 60° | Pola lurus |
|---|---|---|---|
| 3 × 5 mm | 0,600 | 32,6% | 28,3% |
| 5 × 8 mm | 0,625 | 35,4% | 30,7% |
| 5 × 10 mm | 0,500 | 22,7% | 19,6% |
| 6 × 9 mm | 0,667 | 40,3% | 34,9% |
| 10 × 15 mm | 0,667 | 40,3% | 34,9% |
Berat plat berlubang = berat plat utuh × (1 − area terbuka). Contoh: plat baja 2 mm ukuran 1.219 × 2.438 mm beratnya 46,66 kg bila utuh. Dengan lubang 5 mm, pitch 8 mm, pola zigzag 60° (area terbuka 35,4%), beratnya menjadi sekitar 30,13 kg. Margin tanpa lubang di tepi menambah berat, jadi angka akhir tetap mengikuti data produsen.
Lubang persegi dan slot
Untuk lubang persegi bersisi a yang disusun lurus dengan pitch p, area terbuka (%) = (a ÷ p)² × 100. Lubang persegi 10 mm dengan pitch 12 mm misalnya memberi area terbuka sekitar 69,4%, jauh lebih terbuka daripada lubang bulat dengan rasio yang sama. Untuk lubang slot atau pola dekoratif, mintalah angka area terbuka dari produsen karena rumusnya bergantung pada bentuk dan susunan.
Pemakaian: pagar, pintu, fasad, dan saringan
Pagar dan pintu pagar perforated

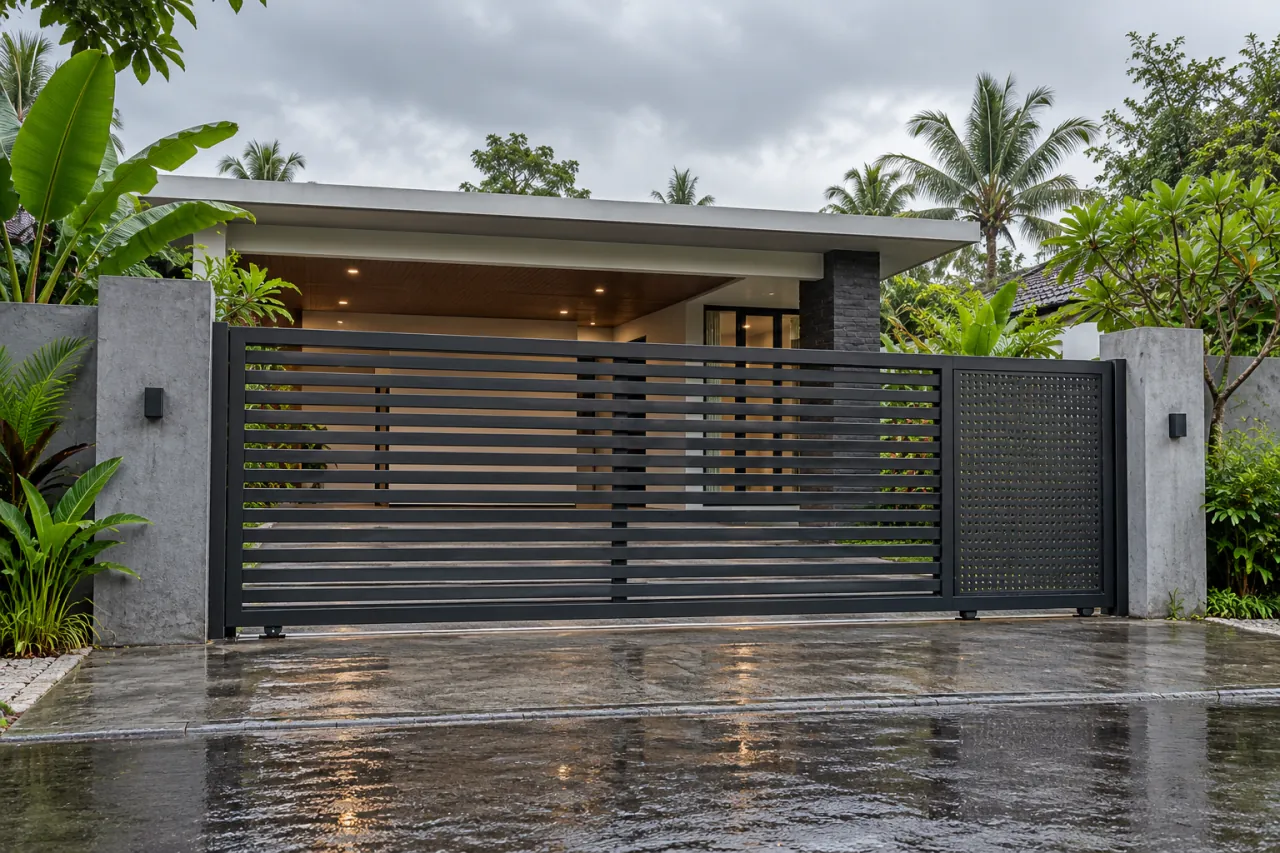

Plat perforated banyak dipilih untuk pagar karena memberi privasi sebagian sambil tetap meloloskan udara. Area terbuka kecil memberi privasi lebih besar, tetapi bidang yang lebih tertutup juga menerima beban angin lebih besar, sehingga rangka dan tiang perlu diperhitungkan. Plat dipasang pada rangka, misalnya besi hollow, dengan las atau baut sesuai desain. Contoh bentuknya ada di model pintu pagar besi minimalis, sedangkan pembuatan dan pemasangannya bisa dibahas melalui jasa pintu pagar.
Fasad, plafon, dan pelindung mesin
Untuk fasad, samakan pola dan arah lubang antar panel, lalu tentukan margin tepi agar sambungan terlihat rapi. Untuk pelindung mesin, pilih ukuran lubang yang tidak bisa dimasuki jari bila itu disyaratkan aturan keselamatan kerja.
Saringan
Pada saringan, diameter lubang menentukan ukuran partikel yang lolos. Untuk pemakaian basah atau bersentuhan dengan bahan pangan, tentukan bahan dan grade sesuai spesifikasi pekerjaan, misalnya stainless.
Di Medan yang lembap, tepi lubang dan tepi potongan adalah titik awal karat pada plat baja. Plat lubang yang digalvanis atau dicat menyeluruh setelah dipotong lebih tahan. Langkah pengecatannya ada di cara mengecat besi agar tidak berkarat.
Pertanyaan yang sering diajukan
Apa beda plat perforated dan expanded metal?
Plat perforated berasal dari lembaran yang dilubangi, sedangkan expanded metal berasal dari lembaran yang disayat lalu direnggangkan sehingga membentuk kisi belah ketupat. Cara membaca ukurannya ada di panduan expanded metal.
Bisakah memesan pola lubang khusus?
Bisa dibahas. Kirim gambar pola, diameter, pitch, tebal, bahan, dan ukuran lembar, lalu pilihan produk serta pekerjaan yang bisa ditawarkan akan dikonfirmasi.
Lebih baik plat lubang galvanis atau dicat?
Plat yang digalvanis setelah dilubangi terlindung juga di tepi lubangnya. Plat yang dilubangi setelah dilapis, atau dipotong di lapangan, perlu perlindungan tambahan pada tepi yang terbuka.
Berapa area terbuka yang cocok untuk pagar?
Tidak ada satu angka yang tepat untuk semua rumah. Bandingkan contoh fisik dari jarak pandang jalan, lalu pilih kombinasi privasi, aliran udara, dan beban angin yang sesuai.
Cara meminta penawaran plat perforated di Medan
Tulis kelima parameter dalam satu pesan. Contoh isi pesan:
“Mohon penawaran plat perforated bahan plat hitam, tebal 1,5 mm, lubang bulat 5 mm, pitch 8 mm, pola zigzag 60°, margin tepi 20 mm, ukuran lembar 1.219 × 2.438 mm, 8 lembar, untuk panel pagar. Lokasi pemasangan di Medan.”
Kirim melalui formulir penawaran plat lubang, atau gunakan halaman harga plat lubang. Bila Anda membutuhkan pagar jadi, sertakan ukuran bukaan dan foto lokasi untuk dibahas bersama jasa pintu pagar. Untuk membandingkan dengan lembaran lain, baca panduan jenis plat besi. Ketersediaan pola dan bahan dikonfirmasi saat penawaran.
