Ilustrasi AI: bondek di atas balok baja dengan penyangga sementara dan wiremesh sebelum dak dicor. Spesifikasi dan ketersediaan dikonfirmasi saat pemesanan.
Bagaimana urutan pemasangan bondek dan wiremesh?
Urutan umumnya: siapkan tumpuan, pasang penyangga sementara bila diperlukan, gelar bondek dengan gelombang searah bentang pelat, pasang endstop di tepi, kunci bondek ke tumpuan, pasang penghubung geser bila desainnya komposit dengan balok baja, lalu pasang wiremesh dan tulangan tambahan sebelum pengecoran. Bentang, tebal pelat, dan jumlah tulangan ditentukan oleh desain struktur dan data produk bondek yang dipakai.
Urutan di atas mengikuti metode pemasangan pada brosur Union Floor Deck W-1000, yang dipakai di sini sebagai contoh data pabrikan. Produk lain dapat mempunyai detail berbeda, jadi selalu minta petunjuk pemasangan untuk profil yang benar-benar dibeli.
Apa itu bondek dan data yang perlu dibaca
Di pasar, bondek dipakai sebagai sebutan umum untuk floor deck atau metal deck: pelat baja galvanis bergelombang yang menjadi bekisting tetap pelat lantai beton. Pada brosur contoh, floor deck disebut berfungsi ganda sebagai bekisting tetap dan tulangan positif satu arah. Bondek berbeda dari atap spandek walaupun sama-sama bergelombang. Spandek adalah penutup atap, bukan bekisting pelat beton.
Banyak pencarian menyebut “bondek 0,75”. Angka seperti ini perlu diperjelas karena ketebalan bisa ditulis sebagai BMT (tebal baja dasar) atau TCT (tebal total termasuk lapisan). Brosur contoh mencantumkan 0,70 mm BMT setara 0,75 mm TCT.
| Data | Mengapa penting | Contoh pada brosur |
|---|---|---|
| Profil dan tinggi gelombang | Menentukan kapasitas bekisting dan volume beton | Tinggi gelombang 50 mm |
| Ketebalan BMT dan TCT | Angka 0,75 bisa berarti tebal total, bukan tebal baja dasar | 0,65 BMT (0,70 TCT); 0,70 BMT (0,75 TCT); 1,00 BMT (1,05 TCT) |
| Lebar efektif | Dasar menghitung jumlah lembar | 995 mm |
| Panjang lembar | Menentukan posisi sambungan di atas tumpuan | Dipotong sesuai kebutuhan, maksimum 12.000 mm |
| Lapisan | Ketahanan karat selama dan setelah konstruksi | Galvanis celup panas 220 sampai 275 g/m² |
Lebar efektif dan ketebalan berbeda antarprofil dan antarprodusen. Saat membandingkan penawaran lembar 6 meter, samakan profil, BMT, lebar efektif, dan panjangnya.
Tumpuan, arah gelombang, dan penyangga sementara
Bondek bertumpu pada balok beton atau balok baja seperti besi WF. Gelombangnya dipasang searah bentang pelat, yaitu melintang di atas balok penumpu, karena pelat floor deck bekerja satu arah. Pastikan elevasi dan kerataan bidang atas balok sudah benar sebelum lembar digelar.
Perlu atau tidaknya penyangga sementara (perancah atau steger) ditentukan dari tabel bentang maksimum bekisting pada brosur produk. Tabel seperti ini disusun berdasarkan ketebalan baja, tebal pelat beton, jenis bentang (tunggal, dua bentang, atau menerus), beban kerja, dan batas lendutan. Brosur contoh memakai syarat lendutan maksimum L/240. Jika jarak balok melebihi angka tabel untuk kombinasi Anda, penyangga wajib dipasang dan baru dibongkar setelah diizinkan perencana.

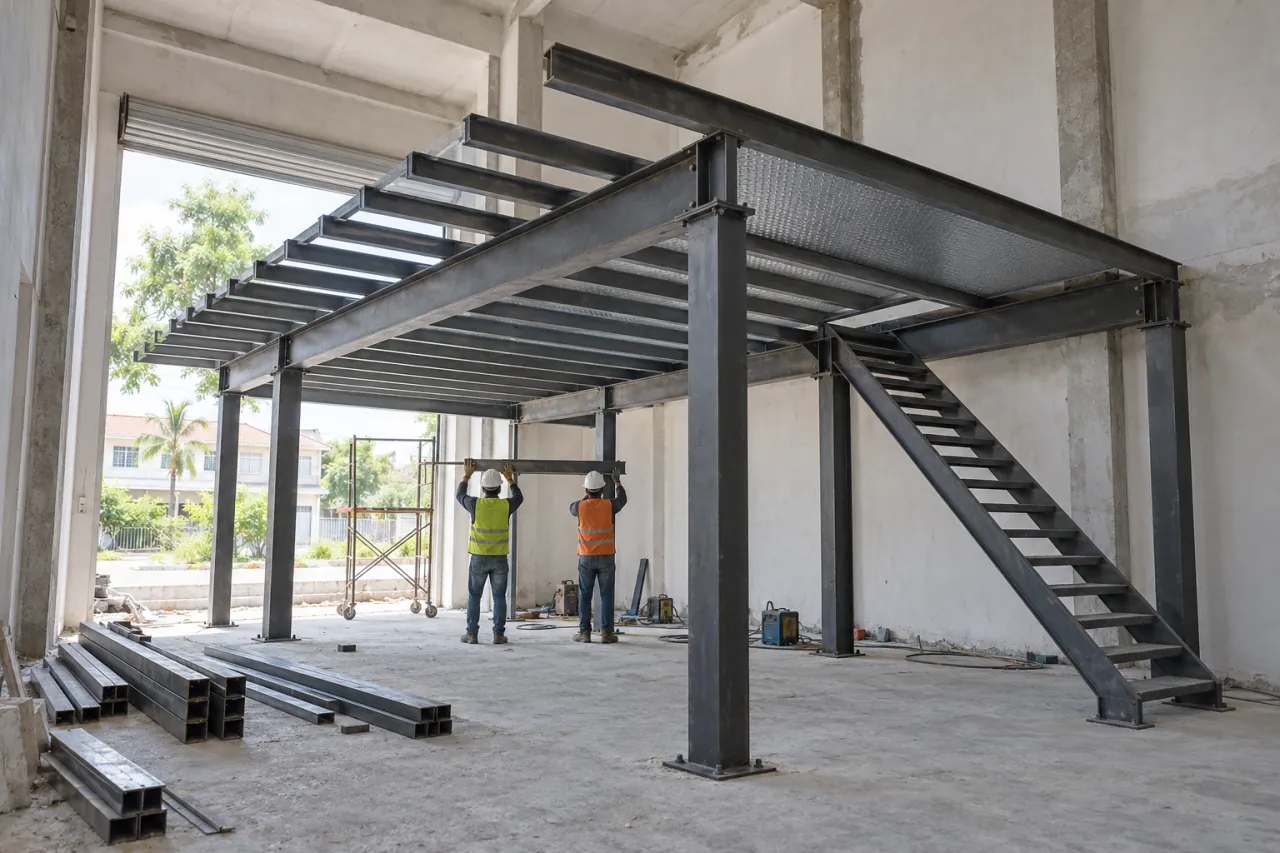

Bondek untuk mezzanine ringan juga mengikuti prinsip yang sama. Pilihan rangka mezzanine dibahas di panduan mezzanine besi hollow dan baja ringan, tetapi tumpuan untuk pelat beton tetap harus dihitung.
Langkah pemasangan bondek di struktur beton dan baja
Pada struktur beton
- Buka bundel bondek di dekat area kerja dan periksa ukuran serta kondisi lembar.
- Pasang penyangga sementara bila diperlukan.
- Letakkan bondek di atas bekisting balok dan penyangga.
- Pasang endstop di ujung lembar agar beton tidak keluar dari gelombang.
- Kakukan bondek dengan paku pada bekisting.
- Kunci sambungan samping antarlembar dengan cara dijepit sesuai petunjuk produk.
- Pasang wiremesh dan tulangan tambahan, lalu lakukan pengecoran.
Pada struktur baja (balok WF)
- Buka bundel dan pasang penyangga sementara bila diperlukan.
- Letakkan bondek di atas balok baja dan penyangga.
- Pasang endstop metal atau endstop karet di ujung lembar.
- Pasang penghubung geser (shear connector) bila desain mensyaratkan aksi komposit antara pelat dan balok.
- Kakukan tepi bondek dengan las titik ke balok baja dan jepit sambungan antarlembar.
- Pasang wiremesh dan tulangan tambahan, lalu cor.
Langkah ini merangkum metode pada brosur Union Floor Deck W-1000. Jumlah, ukuran, dan jarak penghubung geser ditentukan perencana. Pekerjaan di tepi lantai termasuk bekerja di ketinggian: gunakan APD, pengaman tepi, dan hentikan pengelasan saat hujan. Permukaan bondek basah sangat licin, apalagi saat hujan lebat di Medan.
Posisi wiremesh dan tulangan tambahan di atas bondek
Gambar teknis pada brosur contoh menunjukkan wiremesh sebagai tulangan susut di bagian atas pelat dan tulangan negatif di atas tumpuan sesuai kebutuhan. Tulangan negatif biasanya berupa besi beton ulir dengan diameter dan panjang dari gambar kerja.
- Ganjal wiremesh dengan kaki ayam atau penyangga agar berada pada ketinggian dan selimut beton yang ditentukan, tidak menempel di permukaan bondek.
- Buat overlap antarlembar wiremesh sesuai spesifikasi dan ikat dengan kawat. Langkah rincinya ada di panduan pemasangan wiremesh lantai.
- Tambahkan tulangan di sekeliling lubang, di tepi pelat, dan di pertemuan dengan kolom bila gambar mensyaratkannya.
- Jangan mengurangi tulangan karena menganggap bondek sudah cukup sebagai tulangan. Peran bondek sebagai tulangan dihitung dalam desain.
Berat wiremesh per lembar untuk menghitung beban material di lantai kerja tersedia di panduan berat dan jenis wiremesh.
Pemeriksaan sebelum cor dan proses pengecoran
- Penyangga sementara lengkap, tegak, dan bertumpu di dasar yang kuat.
- Endstop dan tepi pelat tertutup rapat sehingga adukan tidak bocor.
- Sambungan antarlembar terkunci dan lembar tidak bergeser.
- Penghubung geser terpasang sesuai gambar bila ada.
- Wiremesh dan tulangan berada di posisinya, terikat, dan bersih.
- Tanda ketinggian tebal pelat sudah dipasang.
Saat pengecoran, tuang beton merata dan hindari menumpuk adukan di satu titik, karena beban terpusat bisa melebihi beban kerja yang diperhitungkan dalam tabel bentang. Rawat beton sesuai spesifikasi, lalu bongkar penyangga hanya setelah umur dan kekuatan beton disetujui perencana.
Pertanyaan yang sering diajukan
Apakah bondek sama dengan seng atau spandek?
Tidak. Bondek adalah bekisting tetap untuk pelat lantai beton, sedangkan seng dan spandek adalah penutup atap dengan profil dan fungsi berbeda.
Apa arti bondek 0,75?
Biasanya menunjukkan ketebalan lembar. Tanyakan apakah 0,75 mm itu BMT atau TCT, karena pada brosur contoh 0,75 mm TCT setara 0,70 mm BMT.
Apakah bondek bisa dipasang di atas rangka baja ringan atap?
Rangka baja ringan untuk atap tidak dirancang menahan beban pelat beton. Tumpuan bondek harus berupa balok yang dihitung perencana untuk beban lantai.
Apakah dak bondek tetap memerlukan wiremesh?
Pada metode pemasangan brosur contoh, wiremesh dipasang sebelum pengecoran sebagai tulangan susut. Ukuran dan tulangan tambahannya mengikuti desain.
Meminta penawaran bondek dan wiremesh di Medan
Kirim data bondek, wiremesh, dan bila perlu balok penumpu dalam satu pesan. Contoh isi pesan:
“Mohon penawaran bondek profil …, tebal 0,70 mm BMT (mohon sebutkan TCT), lebar efektif …, panjang 6 m, jumlah 30 lembar; wiremesh M8 jarak 150 × 150 mm, lembar 2,1 × 5,4 m, jumlah … lembar; besi WF untuk balok sesuai gambar terlampir. Lokasi proyek: ….”
Kirim melalui formulir permintaan bondek atau lewat halaman harga bondek. Bila Anda membutuhkan pelaksana pekerjaan dak, lingkupnya dapat dibahas melalui jasa kontraktor KRMJ. Ukuran yang tersedia dan jadwal pengiriman dikonfirmasi saat penawaran.
