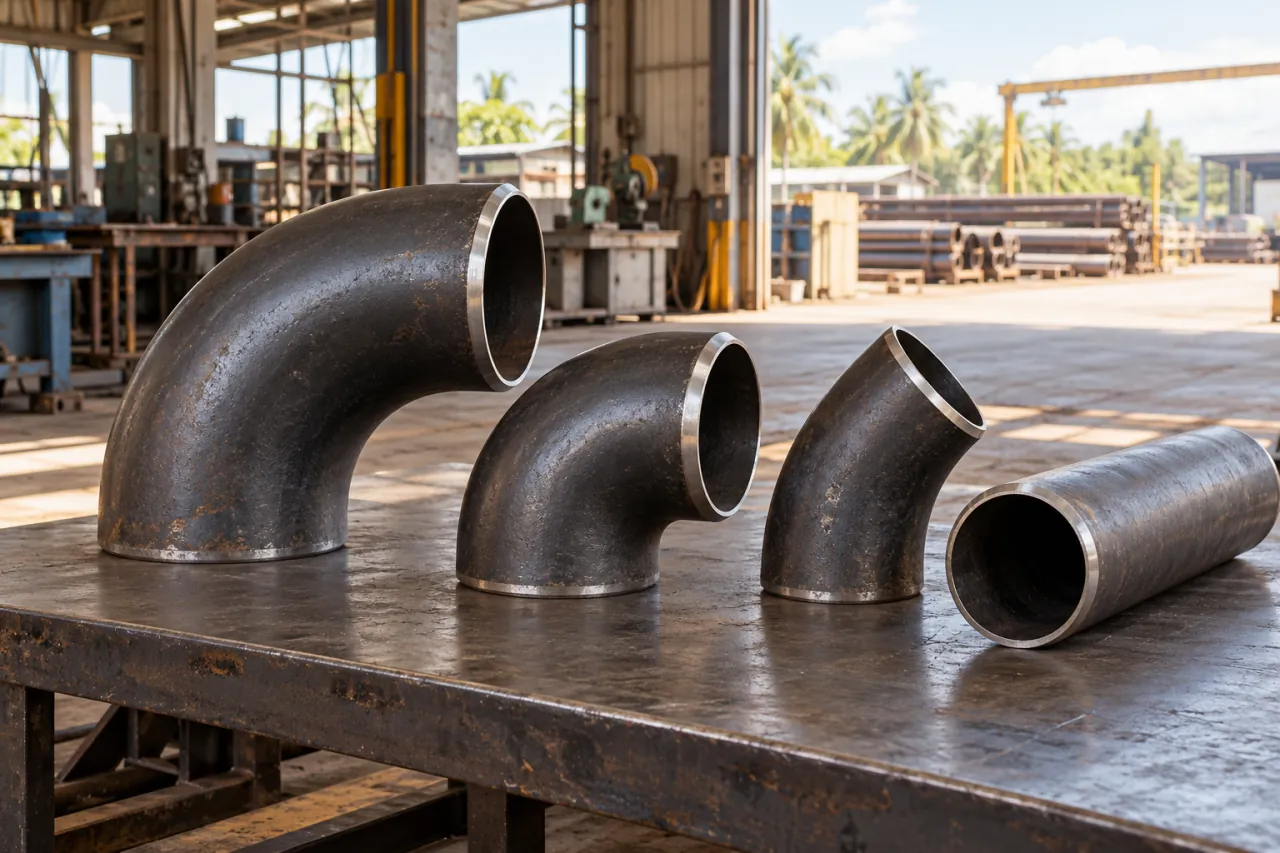

Ilustrasi AI: elbow las baja long radius, short radius, dan 45 derajat di meja bengkel. Spesifikasi dan ketersediaan dikonfirmasi saat pemesanan.
Elbow pipa besi apa yang perlu dipilih?
Pilih elbow dari lima data: ukuran nominal pipa, schedule atau tebal, sudut (90° atau 45°), radius (long atau short), dan cara sambung (las tumpul, socket weld, atau ulir). Untuk jalur pipa baja yang dilas, elbow las tumpul dengan schedule yang sama seperti pipanya adalah pilihan yang umum. Untuk pipa galvanis berulir, yang dipakai adalah fitting ulir.
Elbow mengubah arah aliran, sehingga bentuknya ikut menentukan ruang pemasangan, hambatan aliran, dan cara penyambungan. Nama “elbow 2 inch” saja belum cukup untuk menyiapkan barang yang tepat. Dua kesalahan yang perlu dihindari: elbow yang diameter luarnya tidak sama dengan pipa, dan elbow las yang dipesan untuk jalur pipa berulir.
Long radius dan short radius: ukuran dan kegunaan
Ukuran elbow las biasanya ditulis sebagai jarak dari pusat lengkung ke muka ujung (center to end). Tabel berikut diambil dari tabel fitting las ASME B16.9 (long radius) dan ASME B16.28 (short radius) pada Pipe and Fittings Data Charts InfraBuild.
| Ukuran nominal | OD pipa (mm) | 90° long radius | 45° long radius | 90° short radius |
|---|---|---|---|---|
| 1/2 inch | 21,3 | 38 | 16 | - |
| 3/4 inch | 26,7 | 38 | 19 | - |
| 1 inch | 33,4 | 38 | 22 | 25,4 |
| 1 1/4 inch | 42,2 | 47,5 | 25,4 | 32 |
| 1 1/2 inch | 48,3 | 57 | 29 | 38 |
| 2 inch | 60,3 | 76 | 35 | 51 |
| 2 1/2 inch | 73,0 | 95 | 44,5 | 63,5 |
| 3 inch | 88,9 | 114 | 51 | 76 |
| 4 inch | 114,3 | 152 | 63,5 | 102 |
| 5 inch | 141,3 | 190 | 79 | 127 |
| 6 inch | 168,3 | 229 | 95 | 152 |
| 8 inch | 219,1 | 305 | 127 | 203 |
Mulai 1 1/4 inch, jarak pusat ke ujung elbow 90° long radius sekitar 1,5 kali ukuran nominal dalam mm (2 inch: 1,5 × 50,8 = 76 mm), sedangkan short radius sekitar 1 kali (51 mm). Untuk 1/2 dan 3/4 inch, tabel memakai 38 mm.
- Long radius (LR): lengkung lebih landai dan hambatan aliran lebih kecil. Umum dipakai pada jalur proses dan saluran air.
- Short radius (SR): lebih ringkas untuk ruang sempit. Pemakaiannya pada jalur bertekanan perlu disetujui perencana.
- 45°: untuk belokan landai atau offset. Dua elbow 45° tidak sama ukurannya dengan satu elbow 90°, jadi gambar jalur perlu disesuaikan.
Las tumpul, socket weld, atau ulir?
| Jenis | Cara pasang | Umum dipakai pada | Data saat memesan |
|---|---|---|---|
| Las tumpul (butt weld) | Ujung dibevel, dilas keliling ke ujung pipa | Pipa baja hitam dan seamless, ukuran kecil sampai besar | Ukuran, schedule, grade, standar fitting |
| Socket weld | Pipa dimasukkan ke soket, lalu dilas sudut di luar | Pipa berdiameter kecil | Ukuran, kelas tekanan, bahan, standar |
| Ulir (threaded) | Diputar pada ujung pipa berulir dengan seal | Pipa galvanis saluran air, sambungan yang perlu dibongkar | Ukuran, jenis ulir, bahan, lapisan |
Pada sambungan ulir, jenis ulir harus sama. Standar Inggris BS 1387, misalnya, mengatur pipa yang disambung dengan ulir pipa BS 21, seperti tercantum dalam ringkasan standar BS 1387 di Building CodeHub. Sistem ulir lain mempunyai profil berbeda, sehingga elbow ulir dan pipa dari sistem yang tidak sama bisa tampak cocok tetapi tidak rapat. Foto fitting lama atau sebut standar ulirnya saat memesan.
Mencocokkan schedule elbow dengan pipa
Elbow las tumpul dibuat dengan diameter luar dan tebal dinding yang mengikuti pipanya. Elbow 4 inch SCH 40 cocok untuk pipa 4 inch SCH 40 (tebal 6,02 mm). Bila elbow SCH 80 dipasang pada pipa SCH 40, diameter luarnya tetap sama, tetapi dinding dalam membentuk tangga. Pada 2 inch, selisihnya 5,54 - 3,91 = 1,63 mm per sisi.
Tangga di dinding dalam mengganggu aliran dan menyulitkan las akar. Karena itu, penggantian schedule fitting perlu diperiksa terhadap prosedur las dan disetujui perencana. Tabel tebal tiap schedule ada di artikel pipa SCH 40 vs SCH 80, dan konversi ukuran nominal ke mm di tabel ukuran pipa besi.
Selain schedule, cocokkan juga bahan. Elbow baja karbon untuk pipa baja karbon; elbow stainless untuk pipa stainless dengan grade yang sesuai. Untuk pipa seri Eropa yang diameter luarnya berbeda dari seri ASME, misalnya 6 inch 165,1 mm, pastikan elbow dibuat untuk diameter luar yang sama dengan pipa terpasang.
Membuat elbow atau reducer dari potongan pipa: kapan boleh?
Elbow potong sambung (mitre atau segmen) dibuat dengan memotong pipa miring lalu mengelasnya. Cara ini umum untuk rangka, railing, cerobong, dan saluran tanpa tekanan. Untuk jalur bertekanan, elbow potong sambung hanya dipakai bila disetujui perencana dan memenuhi kode desainnya; fitting jadi lebih aman sebagai pilihan awal.
Rumus sudut potong: sudut potong = 90° ÷ (2 × jumlah sambungan las). Selisih panjang garis potong antara sisi terpanjang dan sisi terpendek = OD × tan(sudut potong). Contoh untuk pipa 2 inch (OD 60,3 mm):
- 1 sambungan (2 potong pipa): sudut potong 45°, selisih 60,3 mm.
- 2 sambungan (3 potong pipa): sudut potong 22,5°, selisih 25,0 mm.
- 3 sambungan (4 potong pipa): sudut potong 15°, selisih 16,2 mm.
Reducer mengecilkan ukuran jalur. Reducer konsentris mempunyai sumbu yang sama, sedangkan reducer eksentris rata pada satu sisi. Membuat reducer dengan menggerinda dan memipihkan ujung pipa hanya layak untuk benda nonstruktural tanpa tekanan. Untuk flange, kirim standar, kelas tekanan, jenis muka (raised face atau flat face), dan schedule pipa agar lubang dalamnya sesuai.
Pertanyaan yang sering diajukan
Berapa ukuran elbow 2 inch?
Elbow las 2 inch 90° long radius berjarak 76 mm dari pusat lengkung ke ujung, short radius 51 mm, dan elbow 45° long radius 35 mm. Diameter luar ujungnya 60,3 mm, sama dengan pipa 2 inch seri ASME.
Apakah elbow SCH 80 bisa dipasang pada pipa SCH 40?
Diameter luarnya sama, tetapi dinding dalamnya tidak rata. Lakukan hanya bila prosedur las dan perencana mengizinkan; untuk pembelian baru, pilih schedule yang sama dengan pipa.
Apakah elbow PVC 4 inch AW bisa dipakai pada pipa besi?
Tidak. Elbow PVC disambung dengan lem pada pipa PVC dan kelasnya mengikuti sistem pipa PVC. Penjelasan kelas pipa PVC ada di panduan pipa PVC AW dan D.
Apa beda elbow dengan pipa yang ditekuk (bend)?
Elbow adalah fitting dengan radius baku. Bend dibuat dengan menekuk pipa sehingga radiusnya lebih besar dan bisa diatur, tetapi dinding di sisi luar tekukan menipis dan perlu diperiksa bila dipakai pada jalur bertekanan.
Minta penawaran elbow pipa di Medan
Contoh isi pesan:
“Mohon penawaran elbow las 90° long radius 4 inch SCH 40, standar ASME B16.9 atau setara, bahan baja karbon grade …, jumlah … buah; elbow 45° 4 inch SCH 40, … buah. Untuk pipa seamless 4 inch SCH 40, pengiriman ke proyek di … Medan.”
Kirim melalui formulir permintaan elbow pipa atau lihat halaman harga elbow pipa. Detail produk ada di katalog elbow pipa SCH 40 dan SCH 80; pipanya dapat diminta sekaligus melalui katalog pipa hitam dan pipa seamless. Fitting lain seperti reducer, flange, atau fitting ulir dapat ditanyakan; ketersediaan dan harga dikonfirmasi saat penawaran. Cara menyambung pipa dengan las, ulir, dan klem dibahas di panduan menyambung pipa besi.
