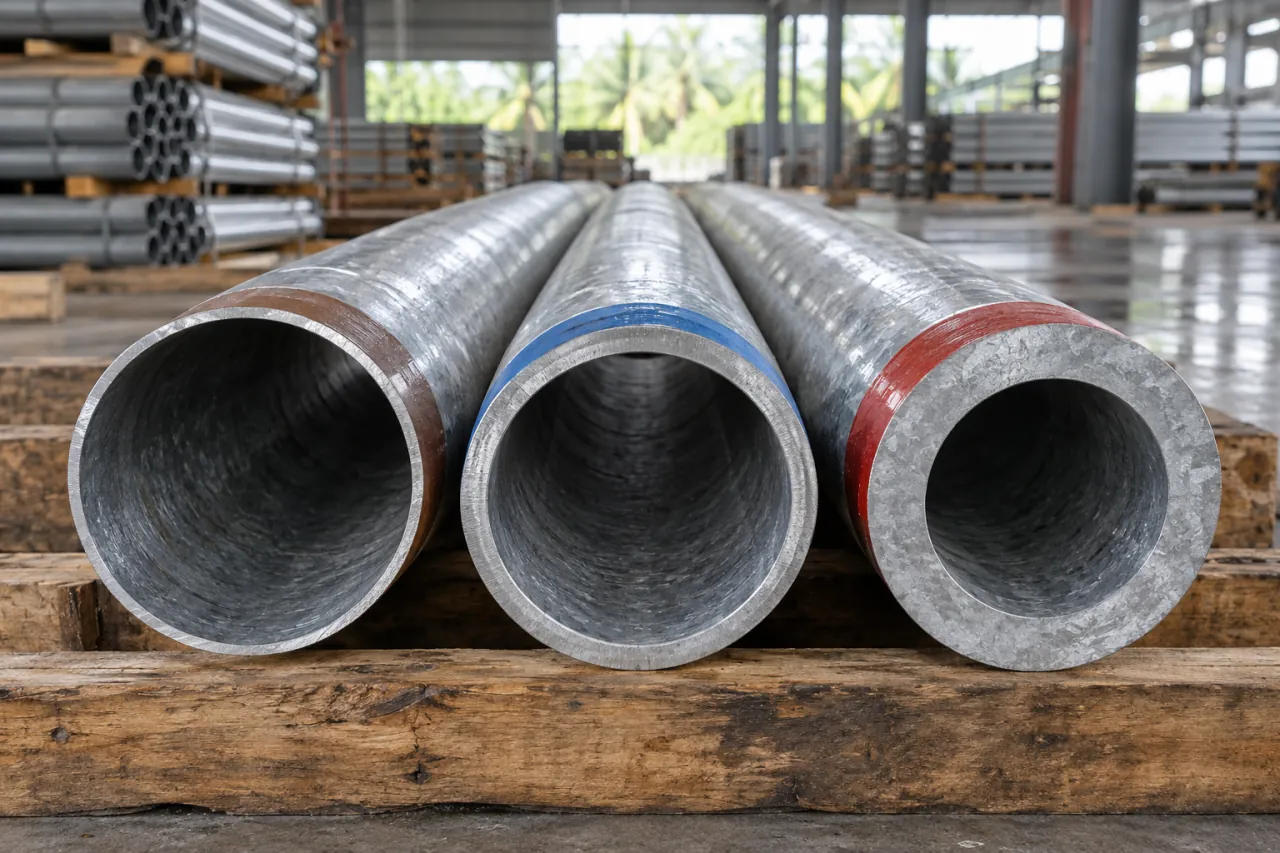

Ilustrasi AI: pipa galvanis dengan tebal dinding berbeda dan cincin warna penanda kelas. Spesifikasi dan ketersediaan dikonfirmasi saat pemesanan.
Apa arti pipa galvanis medium?
Medium adalah kelas tebal dinding menengah pada standar pipa baja untuk saluran air, di antara light (tipis) dan heavy (tebal). Kelas ini bukan satu angka tebal: pada contoh tabel produsen, pipa 1 inch medium tebal 3,2 mm, 2 inch 3,6 mm, dan 4 inch 4,5 mm. Diameter luarnya sama untuk ketiga kelas.
Penamaan light, medium, dan heavy dipakai pada beberapa standar. Ringkasan BS 1387 di Building CodeHub menyebut standar Inggris itu berlaku untuk pipa DN8 sampai DN150 dalam ketebalan light, medium, dan heavy. Di Indonesia, penjelasan produsen Spindo tentang SNI 0039 menyebut tiga kelas tebal untuk pipa baja saluran air: tipis (Light/Lgh), medium (Med), dan tebal (Heavy/Hvy). Pilihan kelas untuk pipa galvanis karena itu perlu ditulis bersama standarnya.
Contoh tebal kelas light, medium, dan heavy
Tabel berikut berasal dari Pipe and Fittings Data Charts InfraBuild untuk pipa standar Australia (light menurut AS 1163, medium dan heavy menurut AS 1074). Tabel ini dipakai sebagai contoh cara membaca kelas. Angka untuk BS 1387 atau SNI 0039 bisa sedikit berbeda pada ukuran tertentu, jadi cocokkan dengan standar yang tertulis di penawaran.
| Ukuran nominal | OD (mm) | Light (mm) | Medium (mm) | Heavy (mm) | Medium galvanis per 6 m (kg) |
|---|---|---|---|---|---|
| 3/4 inch | 26,9 | 2,3 | 2,6 | 3,2 | 9,7 |
| 1 inch | 33,7 | 2,6 | 3,2 | 4,0 | 14,9 |
| 1 1/4 inch | 42,4 | 2,6 | 3,2 | 4,0 | 19,2 |
| 1 1/2 inch | 48,3 | 2,9 | 3,2 | 4,0 | 22,1 |
| 2 inch | 60,3 | 2,9 | 3,6 | 4,5 | 31,1 |
| 2 1/2 inch | 76,1 | 3,2 | 3,6 | 4,5 | 39,7 |
| 3 inch | 88,9 | 3,2 | 4,0 | 4,9 | 51,5 |
| 4 inch | 114,3 | 3,6 | 4,5 | 5,4 | 74,4 |
Berat per 6 m dihitung dari berat per meter pipa galvanis medium pada tabel yang sama, dikali 6. Ukuran 1/2 inch tidak tercantum pada tabel contoh ini, jadi minta datanya dari pemasok.
Cara mengenali kelas pada pipa SNI
Menurut Spindo, pipa yang memenuhi SNI 0039 diberi tanda permanen berisi merek atau logo pabrik, kelas pipa (Lgh, Med, atau Hvy), diameter nominal, dan panjang. Pipa galvanis juga diberi cincin warna di ujungnya: coklat untuk kelas tipis, biru untuk medium, dan merah untuk tebal. Lapisan sengnya disebut minimal 300 g/m², setara sekitar 42 µm.
Spindo juga menyebut standar ini telah direvisi menjadi SNI 39, dengan penandaan yang mencakup kelas pipa, tebal nominal untuk ukuran tertentu, dan metode pengelasan. Saat menerima barang, baca tulisan pada pipa, foto ujung bercincin warna, lalu tetap ukur tebalnya. Warna cincin membantu identifikasi, tetapi tidak menggantikan pengukuran.
Cara cek tebal dan berat per batang 6 m
- Ukur diameter luar dengan jangka sorong, atau ukur keliling dengan meteran kain lalu bagi 3,1416.
- Ukur tebal dinding di ujung pipa pada tiga atau empat titik. Lapisan seng sekitar 0,04 mm per sisi ikut terukur, tetapi pengaruhnya kecil.
- Timbang satu batang dan bandingkan dengan hitungan rumus.
- Periksa tulisan kelas, standar, dan cincin warna.
Rumus berat baja tanpa lapisan: berat (kg/m) = (OD - t) × t × 0,02466, dengan OD dan tebal t dalam mm. Pipa galvanis sedikit lebih berat karena lapisan seng; pada tabel InfraBuild, pipa 2 inch medium tercatat 5,03 kg/m dalam kondisi hitam dan 5,18 kg/m galvanis. Tabel berikut menghitung kombinasi seperti permintaan “pipa galvanis 2 inch tebal 2 mm” atau “3 inch tebal 3 mm”.
| Ukuran nominal | OD (mm) | Tebal 2,0 mm (kg) | Tebal 3,0 mm (kg) |
|---|---|---|---|
| 3/4 inch | 26,9 | 7,4 | 10,6 |
| 1 inch | 33,7 | 9,4 | 13,6 |
| 1 1/2 inch | 48,3 | 13,7 | 20,1 |
| 2 inch | 60,3 | 17,3 | 25,4 |
| 3 inch | 88,9 | 25,7 | 38,1 |
| 4 inch | 114,3 | 33,2 | 49,4 |
Pada contoh tabel kelas, light untuk 2 inch sudah 2,9 mm, sehingga pipa 2 inch tebal 2 mm berada di bawah kelas light pada tabel tersebut. Pipa seperti itu bisa saja beredar di pasar, tetapi standar dan peruntukannya perlu ditanyakan, terutama bila akan dipakai untuk air bertekanan atau diulir.
Memilih light, medium, atau heavy
Spindo menggambarkan kelas tipis untuk instalasi bertekanan rendah seperti rumah tangga, medium untuk gedung, pabrik, atau tekanan menengah, dan tebal untuk tekanan tinggi seperti instalasi industri atau hidran kebakaran. Pilihan akhir tetap mengikuti rancangan dan spesifikasi proyek. Hal yang biasanya memengaruhi:
- tekanan kerja dan lonjakan tekanan dari pompa;
- pipa yang akan diulir, karena ulir mengurangi sisa dinding;
- pipa yang tertanam atau rawan benturan;
- umur pakai yang diharapkan dan kondisi air, termasuk air tanah di sebagian kawasan Medan.
Untuk rangka pagar, kanopi, atau tiang yang bukan saluran bertekanan, kelas dipilih dari kebutuhan struktur dan tampilan menurut gambar kerja. Sebutan pipa putih atau pipa medium di pasar juga perlu diperjelas: bahan, lapisan, kelas, dan standarnya. Spesifikasinya bisa dikirim lewat halaman harga pipa putih. Bila lapisan seng tidak diperlukan, bandingkan dengan pipa hitam.
Pertanyaan yang sering diajukan
Apakah pipa galvanis medium sama dengan SCH 40?
Tidak. Pada 2 inch, medium dalam contoh tabel bertebal 3,6 mm, sedangkan SCH 40 bertebal 3,91 mm. Pada 1 inch, diameter luarnya pun berbeda: 33,7 mm untuk seri medium dan 33,4 mm untuk SCH 40. Tabel schedule ada di artikel pipa SCH 40 vs SCH 80.
Berapa berat pipa galvanis 3 inch?
Pada contoh tabel, pipa galvanis 3 inch medium (OD 88,9 mm, tebal 4,0 mm) sekitar 8,58 kg/m atau 51,5 kg per 6 m. Bila tebalnya 2 mm, hitungan baja tanpa lapisan sekitar 25,7 kg per 6 m.
Berapa berat pipa galvanis 1 1/2 inch?
Kelas medium (OD 48,3 mm, tebal 3,2 mm) sekitar 3,68 kg/m galvanis atau 22,1 kg per 6 m menurut contoh tabel. Timbang batang yang diterima untuk memastikan.
Apakah tebal lapisan seng termasuk tebal dinding?
Tebal dinding mengacu pada baja. Lapisan seng jauh lebih tipis; pada SNI 0039 minimal 300 g/m² atau sekitar 42 µm menurut Spindo.
Minta penawaran pipa galvanis di Medan
Contoh isi pesan:
“Mohon penawaran pipa galvanis 2 inch kelas medium, OD 60,3 mm, tebal … mm, standar …, panjang … m, ujung polos atau ulir, … batang, untuk jalur air bersih ruko di Medan. Mohon cantumkan berat per batang.”
Kirim melalui formulir permintaan pipa galvanis atau buka halaman harga pipa galvanis. Tabel harga lama hanya arsip; arsip harga pipa galvanis dapat dipakai sebagai referensi ukuran. Contoh ukuran 1 dan 2 inch dibahas di pipa galvanis 1 dan 2 inch, dan konversi ukuran nominal di ukuran pipa besi inch ke mm. Harga, kelas yang tersedia, dan pengiriman dikonfirmasi saat penawaran.
