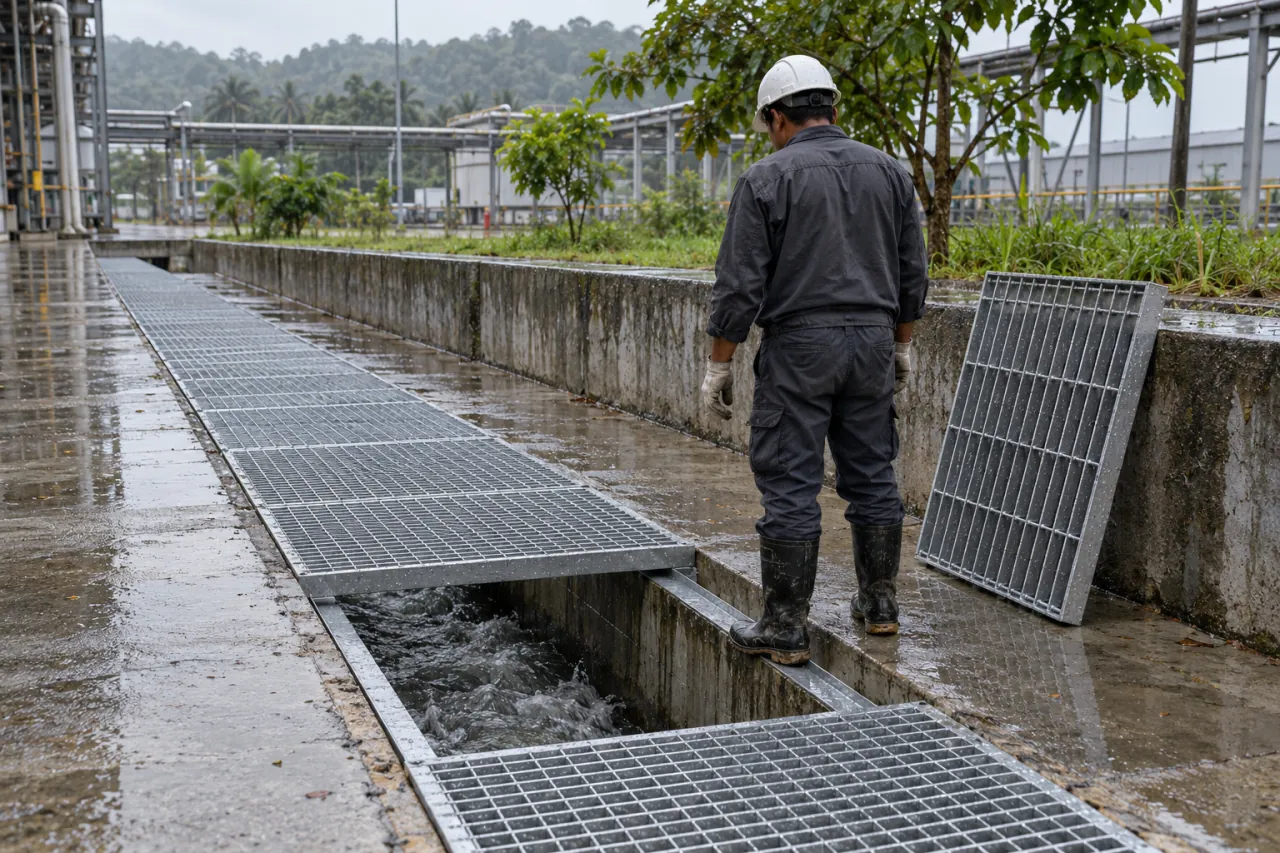

Ilustrasi AI: steel grating galvanis sebagai penutup saluran dengan dudukan profil siku. Spesifikasi dan ketersediaan dikonfirmasi saat pemesanan.
Bagaimana membaca ukuran steel grating?
Ukuran steel grating dibaca dari empat data: ukuran bearing bar (tinggi × tebal), jarak antar bearing bar atau pitch, jarak cross bar, serta ukuran panel beserta arah bentangnya. Bearing bar adalah batang pipih tegak yang menahan beban, sedangkan cross bar mengikat bearing bar agar tetap sejajar.
Steel grating galvanis adalah panel kisi baja yang dilapis seng. Contoh penulisan spesifikasinya:
- Bearing bar 32 × 5 mm: tinggi 32 mm dan tebal 5 mm. Tinggi bearing bar paling berpengaruh pada kekuatan bentang.
- Pitch 30 mm: jarak pusat ke pusat antar bearing bar.
- Cross bar 100 mm: jarak pusat ke pusat antar batang pengikat.
- Panel 1.000 × 6.000 mm, bentang 1.000 mm: ukuran panel dan arah bearing bar terhadap tumpuan.
Format kode berbeda antar produsen. Ada yang menulis rangkaian angka seperti 32/5/30/100, ada pula yang memakai kode sendiri. Cocokkan selalu kode dengan gambar dan tabel produsen sebelum memesan.
Arah bearing bar, bentang, dan tumpuan
Bearing bar bekerja membentang di antara dua tumpuan. Panjang panel yang diukur sejajar bearing bar disebut bentang. Jika panel diputar 90°, bearing bar tidak lagi menumpu pada dudukan dan kapasitasnya bisa turun drastis. Karena itu, gambar harus menunjukkan arah bearing bar.
Kode praktik grating dari NAAMM menyebut gambar untuk penawaran sebaiknya memuat deskripsi produk, batas area yang ditutup, arah bentang panel, semua penopang, lubang potongan (cutout), angkur, dan finishing yang diinginkan (NAAMM Metal Bar Grating Code of Standard Practice). Kode yang sama menganjurkan harga dasar per luas grating, sedangkan pemotongan, banding, toe plate, dudukan, engsel, pengunci, dan pemasangan dihitung sebagai tambahan.
Dudukan grating umumnya berupa profil siku atau kanal yang dilas ke rangka atau ditanam di beton. Ukuran dudukan dan cara pengikatannya mengikuti gambar kerja. Material dudukan dapat dilihat di halaman besi siku.
Perkiraan berat grating per meter persegi
Berat grating bisa diperkirakan dari bearing bar-nya. Dalam satu meter lebar panel terdapat 1.000 ÷ pitch batang. Rumusnya:
Berat bearing bar (kg/m²) = (1.000 ÷ pitch) × tinggi × tebal × 0,00785, dengan semua ukuran dalam mm.
| Bearing bar | Pitch 30 mm | Pitch 40 mm |
|---|---|---|
| 25 × 3 mm | 19,63 kg | 14,72 kg |
| 25 × 5 mm | 32,71 kg | 24,53 kg |
| 30 × 3 mm | 23,55 kg | 17,66 kg |
| 32 × 5 mm | 41,87 kg | 31,40 kg |
| 40 × 5 mm | 52,33 kg | 39,25 kg |
| 50 × 5 mm | 65,42 kg | 49,06 kg |
Tambahkan berat cross bar. Contoh: cross bar persegi 6 mm berjarak 100 mm menambah sekitar 2,83 kg/m², sehingga grating 32 × 5 mm dengan pitch 30 mm menjadi sekitar 44,69 kg/m² sebelum galvanis. Lapisan seng, banding tepi, dan toleransi menambah berat lagi, jadi angka final mengikuti tabel produsen. Perkiraan ini berguna untuk merencanakan angkutan dan tenaga pasang, bukan untuk menentukan kapasitas.
Galvanis celup panas dan pilihan permukaan
Grating galvanis umumnya dilapis dengan galvanis celup panas setelah panel selesai dirakit, sehingga lapisan seng ikut menutup sambungan dan tepi. Standar ASTM A123 mengatur lapisan galvanis celup panas pada produk besi dan baja, termasuk produk yang sudah difabrikasi (ringkasan ASTM A123). Tanyakan standar lapisan yang dipakai pada barang yang ditawarkan.
- Potongan di lapangan: memotong panel galvanis membuka baja di tepi potongan. Lapisi kembali dengan cat kaya seng sesuai rekomendasi pemasok.
- Permukaan bergerigi (serrated): membantu pijakan pada area basah atau berminyak, tetapi tidak menghilangkan risiko licin.
- Keselamatan kerja: mengelas atau memotong baja galvanis menghasilkan asap seng. Bekerjalah di tempat berventilasi dan gunakan masker yang sesuai.
Di Medan yang sering diguyur hujan lebat, grating galvanis banyak dipilih untuk penutup saluran karena air langsung lolos. Meski begitu, umur lapisan bergantung pada tebal seng, lingkungan, dan perawatan, sehingga tidak tahan karat selamanya. Penjelasan umum tentang galvanis ada di arti dan kelebihan besi galvanis.
Pemakaian: penutup saluran, catwalk, platform, dan anak tangga
- Penutup saluran: ukur lebar bersih saluran dan lebar dudukan. Untuk area yang dilewati kendaraan, kapasitas harus sesuai beban roda, bukan sekadar beban pejalan kaki.
- Catwalk dan platform: perhatikan banding tepi, toe plate, dan klip pengikat agar panel tidak bergeser.
- Anak tangga industri: grating tangga biasanya dilengkapi nosing di sisi depan dan pelat samping untuk dibaut ke stringer.

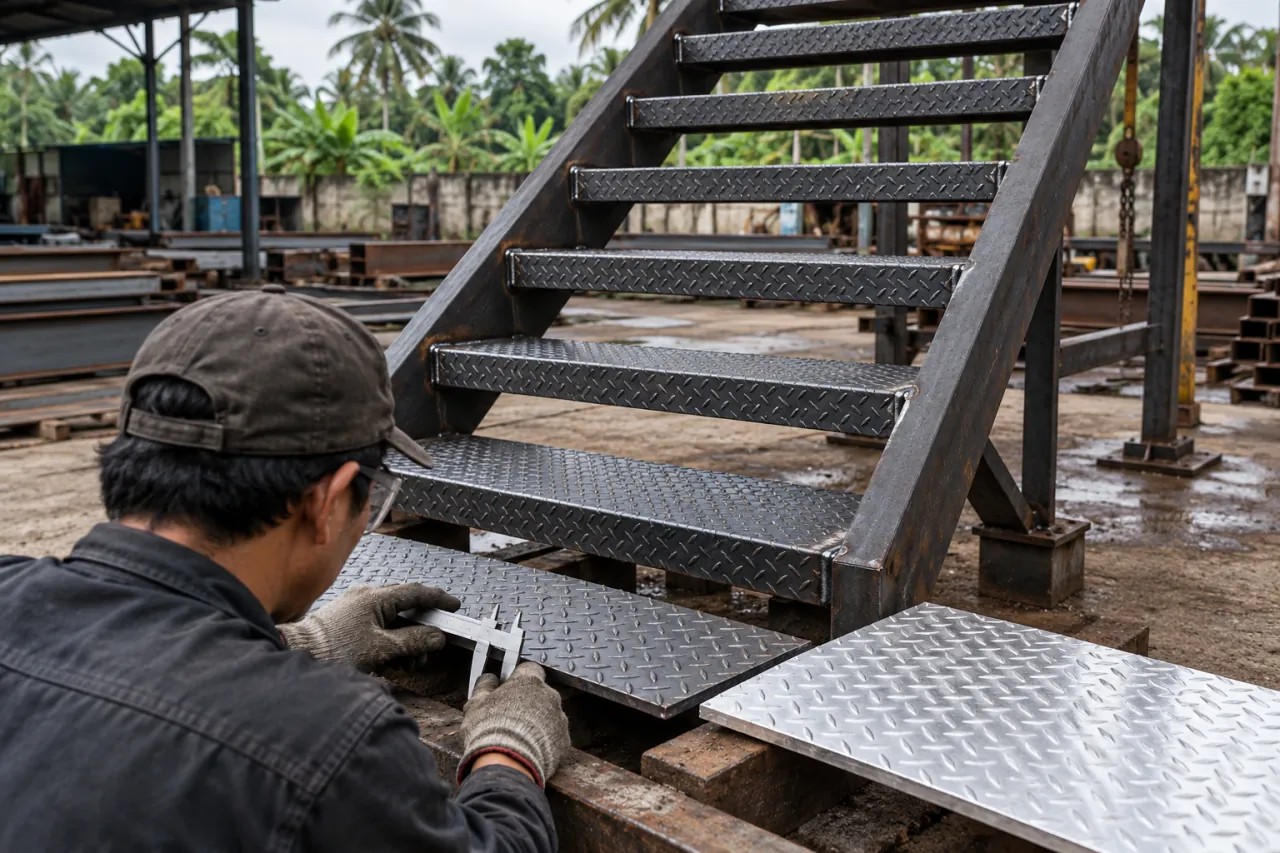

Jika permukaan harus tertutup, misalnya lantai yang dilalui troli kecil, plat bordes bisa menjadi alternatif. Untuk pelindung atau pembatas ringan yang bukan lantai, bandingkan dengan expanded metal.
Pertanyaan yang sering diajukan
Apakah steel grating galvanis bisa dilewati mobil?
Hanya jika ukurannya dipilih untuk beban kendaraan dan tumpuannya dirancang untuk itu. Grating untuk pejalan kaki tidak otomatis kuat dilewati roda.
Bagaimana menghitung kebutuhan grating untuk saluran?
Bagi panjang saluran dengan panjang panel yang direncanakan, lalu tentukan ukuran panel dari lebar bersih saluran ditambah dudukan di kedua sisi. Arah bearing bar harus melintang saluran agar menumpu pada dudukan.
Apa beda grating las dan press-lock?
Pada grating las, bearing bar dan cross bar disatukan dengan las di setiap persilangan. Pada grating press-lock, cross bar dikunci secara mekanis ke bearing bar dengan cara ditekan.
Apakah grating galvanis perlu dicat?
Umumnya tidak, karena lapisan seng sudah menjadi pelindung. Perbaikan tetap diperlukan pada tepi potongan atau bagian lapisan yang rusak.
Cara meminta penawaran steel grating di Medan
Kirim ukuran bukaan, posisi tumpuan, dan beban yang direncanakan. Contoh isi pesan:
“Mohon penawaran steel grating galvanis untuk penutup saluran: lebar bersih saluran 400 mm, dudukan siku di kedua sisi, panjang total 24 m, beban pejalan kaki. Panjang per panel 1.000 mm searah saluran, bearing bar melintang saluran, permukaan polos; bearing bar dan pitch mohon disesuaikan dengan tabel produsen. Lokasi di Medan.”
Kirim melalui formulir penawaran steel grating atau gunakan halaman harga steel grating. Sertakan sketsa ukuran dan foto lokasi agar ukuran panel, potongan, dan pengikat dapat dibahas. Ketersediaan dan spesifikasi dikonfirmasi saat penawaran.
