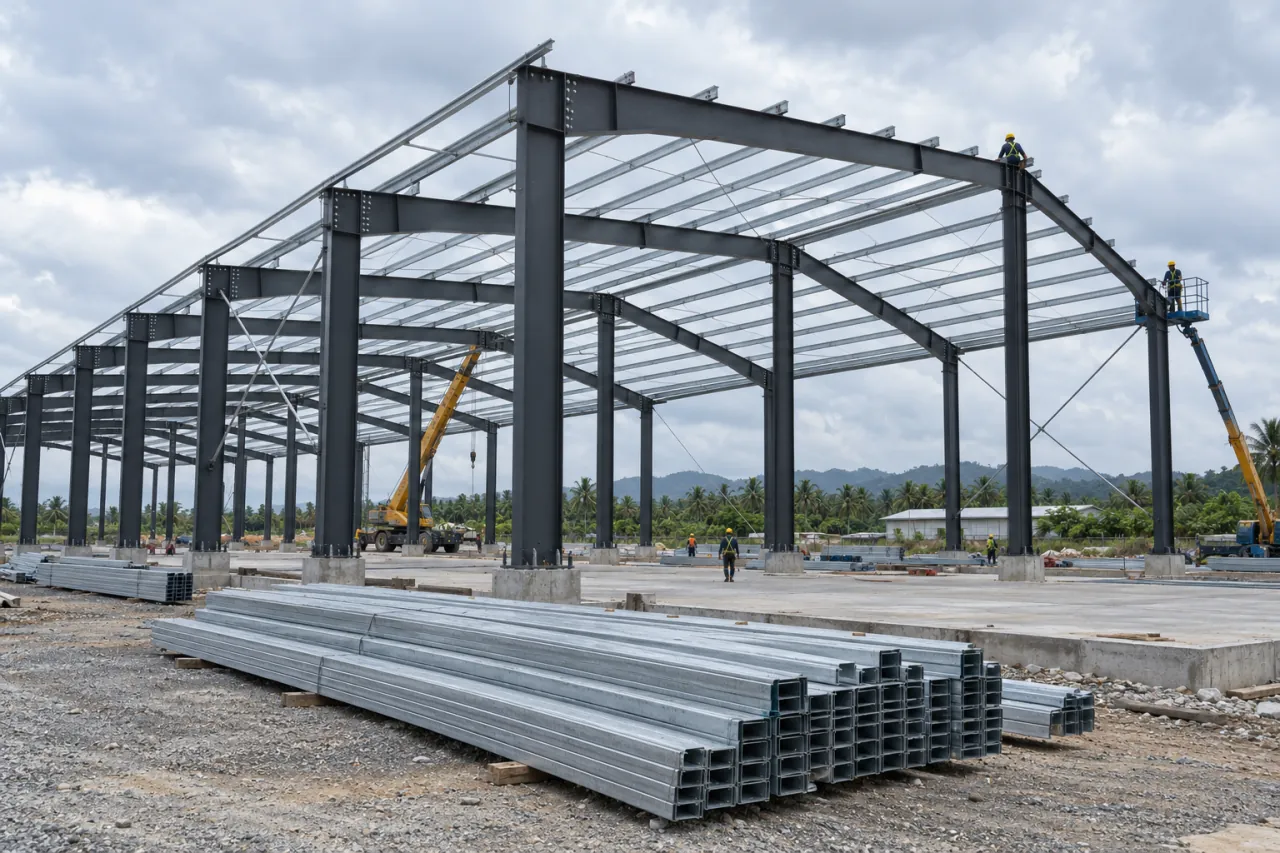

Ilustrasi AI: rangka gudang dari kolom dan rafter WF dengan gording CNP, dibandingkan tumpukan kanal C baja ringan. Spesifikasi dan ketersediaan dikonfirmasi saat pemesanan.
Kapan memakai rangka baja WF dan kapan baja ringan?
Gunakan rangka baja ringan untuk atap rumah tinggal, kanopi, dan bangunan kecil yang bentang serta bebannya masih masuk sistem rangka pabrikan. Gunakan rangka baja WF dengan gording CNP bila bangunan membutuhkan bentang lebar tanpa tiang tengah, beban tambahan yang besar, atau kolom dan balok baja yang sekaligus menjadi struktur utama, seperti gudang dan pabrik.
Keduanya sama-sama disebut “rangka baja”, tetapi cara kerjanya berbeda. Baja ringan adalah profil tipis yang dibentuk dingin dan disambung sekrup. Lingkup standar SNI 8399 tentang profil rangka baja ringan mencakup tebal nominal 0,4 sampai 1,10 mm untuk rangka atap, dinding, dan lantai, seperti tercantum pada skema sertifikasi SNI 8399 dari IAPMO. Profil WF adalah baja struktural yang jauh lebih tebal, disambung dengan baut atau las, dan perencanaannya mengacu pada standar bangunan baja struktural seperti SNI 1729.
Komponen dua sistem rangka
Rangka baja berat (WF dan CNP)
- Kolom dari besi WF atau H-beam, berdiri di atas pelat dasar dan angkur.
- Rafter atau balok atap dari WF, sering diperkuat di pertemuan dengan kolom.
- Gording dari besi CNP yang menopang penutup atap.
- Trekstang dan ikatan angin dari batang baja untuk menahan gording dan menjaga kestabilan bangunan.
Rangka baja ringan
- Kuda-kuda dari kanal C baja ringan yang dirakit menjadi rangka segitiga.

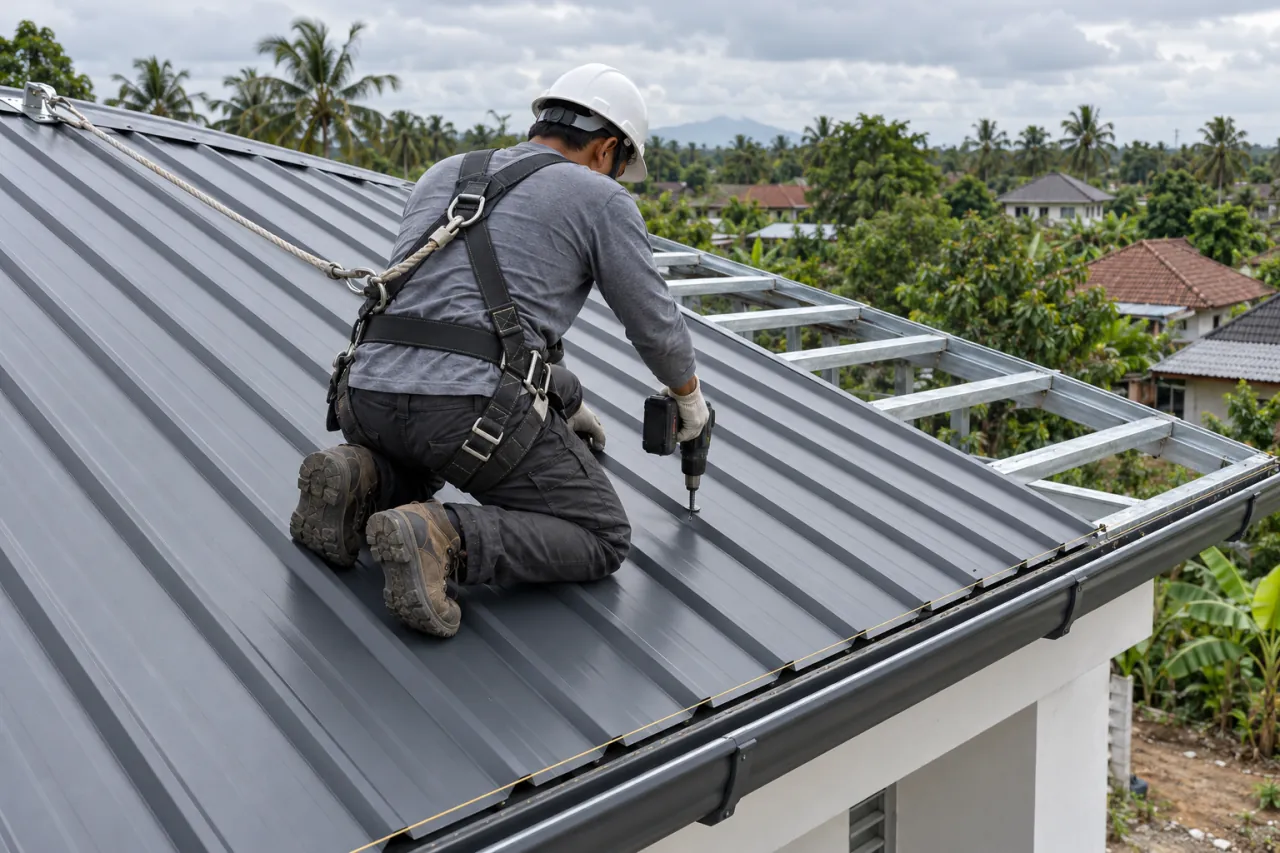

- Reng sebagai dudukan genteng metal, spandek, atau penutup lain.
- Pengaku dan bracing untuk menjaga kuda-kuda tetap tegak dan tidak bergoyang.
- Angkur yang mengikat kuda-kuda ke balok ring beton.
Perbandingan rangka WF dan baja ringan
| Aspek | Baja ringan | Baja WF dan gording CNP |
|---|---|---|
| Bentuk material | Profil tipis dibentuk dingin, berlapis pelindung | Profil struktural tebal, biasanya dicat atau digalvanis |
| Sambungan | Sekrup dan konektor sesuai sistem | Baut dan las sesuai gambar kerja |
| Bangunan yang umum | Rumah tinggal, kanopi, ruko kecil dengan dinding tumpuan | Gudang, pabrik, bengkel, showroom, kanopi bentang lebar |
| Bentang | Dibatasi sistem kuda-kuda dan tumpuan dinding | Bisa lebar tanpa tiang tengah bila dirancang |
| Tumpuan | Balok ring dan dinding bangunan | Kolom baja dengan pondasi sendiri |
| Pemasangan | Tim rangka dengan alat ringan | Tim ereksi, alat angkat, dan juru las |
| Perencanaan | Desain sistem dari pemasang atau pabrikan rangka | Perhitungan struktur dan gambar kerja dari perencana |
Faktor yang menentukan pilihan
- Bentang bebas. Makin lebar ruang tanpa tiang, makin besar gaya yang harus ditahan rangka.
- Beban tambahan. Panel surya, mesin di atap, crane gantung, plafon berat, atau tandon air menambah beban yang perlu dihitung.
- Tumpuan. Baja ringan bertumpu pada dinding dan balok ring. Bila bangunan terbuka di sisi-sisinya atau memakai dinding ringan, kolom baja menjadi struktur utama.
- Tinggi dan angin. Bangunan tinggi dan terbuka menerima gaya angin lebih besar, termasuk gaya angkat pada atap.
- Rencana pengembangan. Bangunan yang kelak diberi mezzanine atau beban baru perlu dirancang sejak awal.
- Lingkungan. Udara lembap dan kawasan pesisir di sekitar Medan menuntut sistem pelindung karat yang sesuai untuk kedua jenis rangka.
Contoh penerapan yang umum dijumpai
Contoh berikut menggambarkan kecenderungan umum, bukan ketentuan. Perencana dapat memutuskan lain berdasarkan perhitungan.
- Rumah tinggal satu sampai dua lantai. Umumnya memakai kuda-kuda baja ringan di atas balok ring beton.
- Kanopi dan teras. Rangka atap baja ringan dengan tiang hollow; carport lebar tanpa tiang tengah dapat memerlukan balok dan kolom WF.
- Ruko. Atap ruko kecil sering memakai baja ringan di atas struktur beton; showroom dengan bentang lebar dapat memakai WF.
- Gudang dan pabrik. Umumnya memakai portal kolom dan rafter WF dengan gording CNP karena bentangnya lebar dan pintunya besar.
Istilah “gudang baja ringan” juga dipakai untuk gudang kecil berangka baja ringan. Kelayakannya tetap ditentukan bentang, tinggi, dan beban, bukan nama sistemnya.
Pemasangan dan sambungan: dua cara kerja

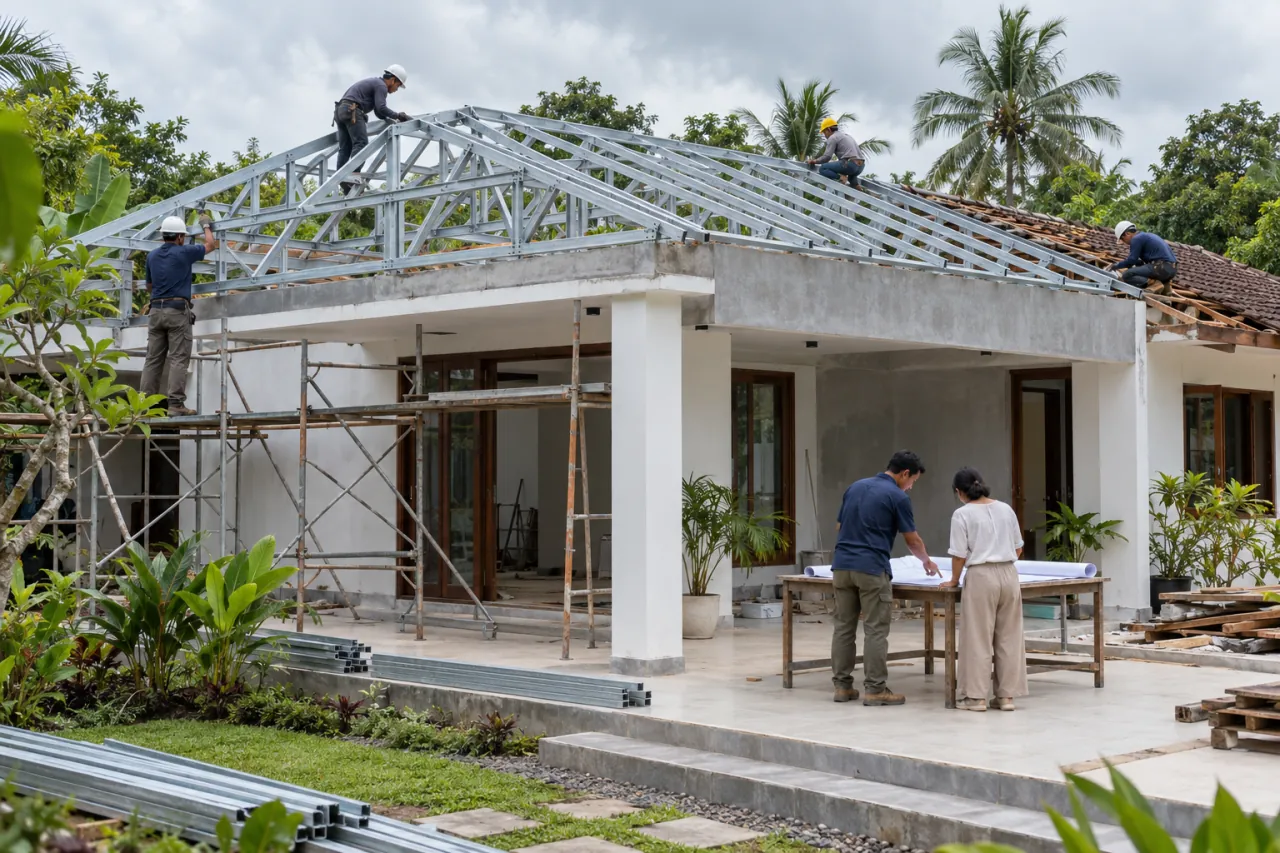

Rangka baja ringan dirakit dengan sekrup, tanpa las, dan biasanya dipasang langsung di atas balok ring. Kuda-kuda dirakit di bawah atau di tempat, lalu dinaikkan dan dikunci dengan bracing.

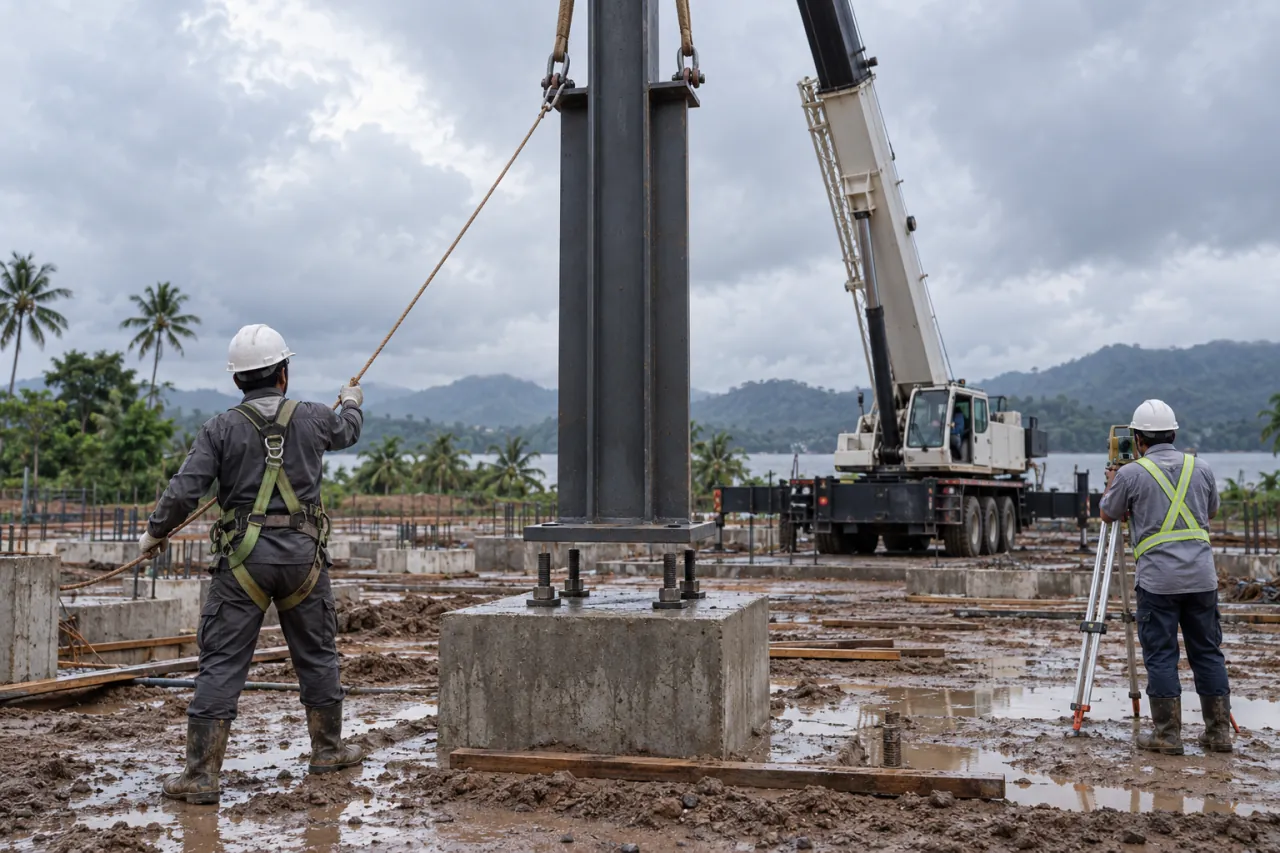

Rangka WF melalui tahap ereksi: angkur dan pelat dasar disiapkan, kolom diangkat dan disetel tegak, balok dipasang dan dibaut, lalu sambungan diselesaikan dengan baut atau las sesuai gambar. Tahapan lengkapnya ada di panduan cara pasang kolom baja WF. Untuk memperkirakan berat material, gunakan rumus berat batang = berat per meter dari tabel profil × panjang batang; berat per meter tiap ukuran ada di tabel berat besi WF.
Profil CNP untuk gording dan kanal C baja ringan sama-sama berbentuk C, tetapi tebal, mutu, dan sambungannya berbeda. Keduanya tidak bisa saling menggantikan tanpa pemeriksaan desain. Ringkasan beda keempat profil berat ada di panduan membedakan profil WF, H-beam, UNP, dan CNP.
Pertanyaan yang sering diajukan
Apakah rangka baja ringan bisa dipakai untuk gudang?
Bisa untuk gudang kecil dengan bentang dan beban yang sesuai sistem rangka dan dinding tumpuan yang memadai. Gudang lebar tanpa tiang tengah umumnya memerlukan kolom dan rafter WF.
Apakah CNP sama dengan kanal C baja ringan?
Tidak. Keduanya berpenampang C, tetapi CNP adalah profil baja yang lebih tebal untuk gording, sedangkan kanal C baja ringan adalah profil tipis untuk sistem kuda-kuda ringan.
Siapa yang menentukan ukuran WF untuk rangka atap?
Perencana struktur, berdasarkan bentang, beban, tinggi, angin, dan detail sambungan. Penjual material menyiapkan penawaran sesuai daftar profil yang sudah ditetapkan.
Bagaimana harga rangka baja dihitung?
Penawaran material biasanya per batang atau per kilogram, sedangkan pekerjaan terpasang juga memasukkan fabrikasi, ereksi, dan finishing. Bandingkan dengan dasar yang sama; harga dikonfirmasi saat penawaran.
Meminta penawaran rangka baja di Medan
Kirim gambar kerja atau daftar material bila sudah ada. Untuk pekerjaan terpasang, diskusikan lingkupnya melalui jasa kontraktor KRMJ. Contoh isi pesan:
“Mohon penawaran rangka atap. Jenis bangunan: rumah/ruko/gudang. Ukuran … × … m, tinggi … m. Rangka: baja ringan/WF dengan gording CNP. Daftar profil: WF … × … × … × … mm, panjang … m, jumlah …; CNP … × … × … mm, tebal …. Material saja/termasuk pemasangan. Lokasi …, Medan. Gambar terlampir.”
Kirim melalui formulir besi WF, atau lihat format di harga besi WF dan harga besi CNP. Untuk rumah tinggal, perbandingan rangka atap juga dibahas di baja ringan vs kayu. Harga dan ketersediaan dikonfirmasi saat penawaran.
