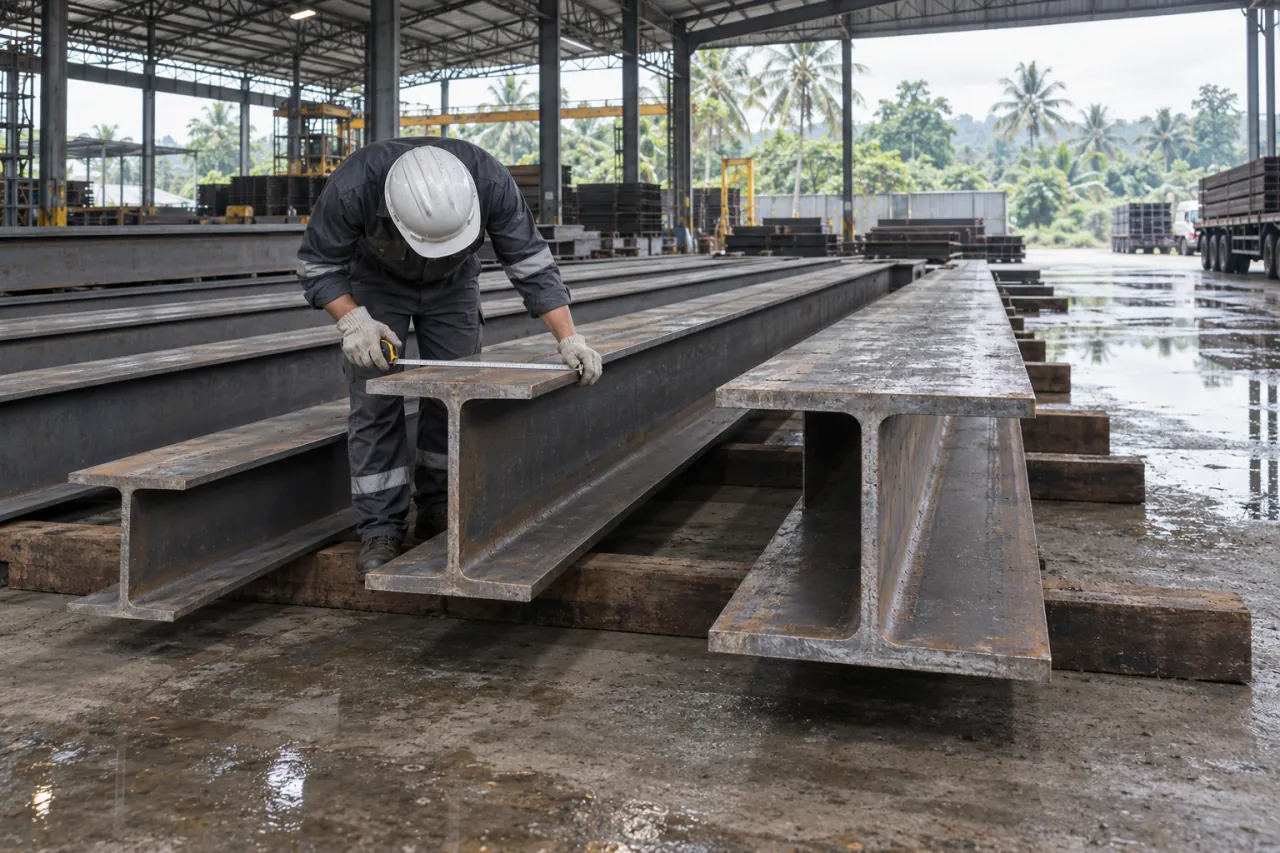

Ilustrasi AI: deretan besi WF dengan penampang I dan lebar sayap sekitar setengah tinggi, diukur sebelum pemesanan. Spesifikasi dan ketersediaan dikonfirmasi saat pemesanan.
Berapa berat besi WF per meter dan per batang?
Berat besi WF ditentukan oleh ukuran penampang lengkapnya, bukan oleh angka tinggi saja. Menurut tabel produsen, WF 150 × 75 × 5 × 7 mm beratnya 14,0 kg/m, WF 200 × 100 × 5,5 × 8 mm 20,9 kg/m, WF 250 × 125 × 6 × 9 mm 29,0 kg/m, dan WF 300 × 150 × 6,5 × 9 mm 36,7 kg/m. Berat satu batang adalah berat per meter dikali panjang batang.
Contoh: WF 250 × 125 × 6 × 9 mm sepanjang 12 m beratnya 29,0 × 12 = 348 kg. Bila penawaran memakai satuan per batang, angka berat inilah yang menjadi dasar menghitung nilai pembanding per kilogram untuk besi WF atau IWF.
Tabel baja WF 150 sampai 400
Tabel berikut memuat ukuran yang paling sering ditanyakan. Dimensi dan kg/m berasal dari tabel Nippon Steel; kolom terakhir dari katalog Gunung Raja Paksi (GRP) untuk dimensi yang sama. Berat per batang dihitung dari kolom kg/m Nippon Steel.
| Sebutan | H × B × tw × tf (mm) | kg/m | kg per 6 m | kg per 12 m | kg/m katalog GRP |
|---|---|---|---|---|---|
| WF 150 | 150 × 75 × 5 × 7 | 14,0 | 84,0 | 168,0 | tidak tercantum |
| WF 175 | 175 × 90 × 5 × 8 | 18,0 | 108,0 | 216,0 | tidak tercantum |
| WF 200 ringan | 198 × 99 × 4,5 × 7 | 17,8 | 106,8 | 213,6 | 18,20 |
| WF 200 | 200 × 100 × 5,5 × 8 | 20,9 | 125,4 | 250,8 | 21,30 |
| WF 250 ringan | 248 × 124 × 5 × 8 | 25,1 | 150,6 | 301,2 | 25,70 |
| WF 250 | 250 × 125 × 6 × 9 | 29,0 | 174,0 | 348,0 | 29,60 |
| WF 300 ringan | 298 × 149 × 5,5 × 8 | 32,0 | 192,0 | 384,0 | 32,00 |
| WF 300 | 300 × 150 × 6,5 × 9 | 36,7 | 220,2 | 440,4 | 36,70 |
| WF 350 ringan | 346 × 174 × 6 × 9 | 41,2 | 247,2 | 494,4 | 41,40 |
| WF 350 | 350 × 175 × 7 × 11 | 49,4 | 296,4 | 592,8 | 49,60 |
| WF 400 ringan | 396 × 199 × 7 × 11 | 56,1 | 336,6 | 673,2 | 56,60 |
| WF 400 | 400 × 200 × 8 × 13 | 65,4 | 392,4 | 784,8 | 66,00 |
Sumber angka: tabel profil H dalam buku pegangan Nippon Steel dan katalog produk GRP. Selisih kecil antara dua kolom berasal dari jari-jari lengkung sudut yang berbeda. GRP mencantumkan panjang standar 12 m untuk WF canai panasnya. Kata ringan pada kolom sebutan hanya penanda di tabel ini, bukan istilah resmi; tabel ini juga bukan daftar stok KRMJ.
Mengapa WF 200 punya dua ukuran?
Pada tabel di atas, WF 200, 250, 300, 350, dan 400 masing-masing punya dua versi. Versi yang sedikit lebih kecil, misalnya 198 × 99 × 4,5 × 7 mm, lebih ringan daripada 200 × 100 × 5,5 × 8 mm. Untuk WF 200 selisihnya 3,1 kg/m atau sekitar 17 persen, setara 37,2 kg per batang 12 m.
Jika dua penawaran sama-sama menulis WF 200 tanpa dimensi, harga per batangnya tidak bisa dibandingkan. Tanyakan H × B × tw × tf dan berat per batang. Bila gambar kerja menyebut satu versi, versi lain hanya boleh dipakai setelah disetujui perencana. Pembahasan harga untuk ukuran 150 sampai 250 ada di panduan besi WF 150, 200, dan 250.
Cara menghitung berat WF tanpa tabel
Luas penampang WF bisa didekati dengan menjumlahkan dua sayap dan badan: A ≈ 2 × B × tf + (H − 2 × tf) × tw, dalam mm². Berat per meter = A × 0,00785 kg/m, karena massa jenis baja 7.850 kg/m³. Contoh untuk WF 200 × 100 × 5,5 × 8 mm:
- Dua sayap: 2 × 100 × 8 = 1.600 mm².
- Badan: (200 − 2 × 8) × 5,5 = 184 × 5,5 = 1.012 mm².
- Luas total: sekitar 2.612 mm².
- Berat: 2.612 × 0,00785 = 20,50 kg/m.
Tabel produsen mencatat 20,9 kg/m karena ada tambahan luas di lengkung antara badan dan sayap. Jadi rumus ini cocok untuk cek kasar, misalnya saat dimensi yang ditawarkan tidak ada di tabel, sedangkan berat pesanan sebaiknya memakai tabel produk yang disepakati.
Memakai tabel untuk cek penawaran per kg
- Samakan dimensi: pastikan setiap baris penawaran menulis H × B × tw × tf dan panjang batang.
- Ambil berat per meter dari tabel yang disepakati, lalu kalikan dengan panjang.
- Bagi harga per batang dengan berat batang. Hasilnya nilai pembanding per kilogram.
- Tanyakan dasar berat: berat teoritis tabel atau hasil timbang. Berat aktual dapat berbeda dalam batas toleransi produk.
- Pisahkan komponen lain seperti potong, angkut ke proyek di Medan, bongkar, dan pajak.
Contoh tanpa angka harga: penawaran A menulis WF 300 per batang 12 m, penawaran B menulis WF 300 × 150 × 6,5 × 9 per kilogram. Jika A ternyata 298 × 149 × 5,5 × 8 mm, berat batangnya 384 kg, sedangkan B dihitung dari 440,4 kg per batang. Keduanya harus dibawa ke satuan dan ukuran yang sama sebelum dibandingkan. Minta angka yang berlaku melalui halaman harga besi WF.
Pertanyaan yang sering diajukan
Berapa berat WF 150 panjang 12 meter?
WF 150 × 75 × 5 × 7 mm beratnya 14,0 kg/m, sehingga satu batang 12 m sekitar 168 kg dan batang 6 m sekitar 84 kg.
Berapa berat WF 250 per batang 12 meter?
Ada dua versi pada tabel: 248 × 124 × 5 × 8 mm sekitar 301,2 kg dan 250 × 125 × 6 × 9 mm sekitar 348 kg per 12 m. Pastikan versi yang ditawarkan.
Apakah ada WF 100?
Buku pegangan yang sama mencantumkan profil 100 × 50 × 5 × 7 mm seberat 9,30 kg/m dari tabel produsen lain. Ketersediaannya di pasar perlu dikonfirmasi saat penawaran.
Mana yang lebih berat untuk tinggi yang sama, WF atau H-beam?
H-beam. Untuk tinggi 200 mm, H-beam 200 × 200 × 8 × 12 seberat 49,9 kg/m, lebih dari dua kali WF 200 × 100 × 5,5 × 8. Lihat tabel ukuran dan berat H-beam dan halaman produk H-beam.
Cara meminta penawaran besi WF di Medan
Satu baris untuk satu ukuran, lengkap dengan dasar berat. Contoh pesan:
“Mohon penawaran WF 300 × 150 × 6,5 × 9 mm panjang 12 m sebanyak 10 batang, dan WF 200 × 100 × 5,5 × 8 mm panjang 12 m sebanyak 16 batang. Mohon tulis berat per batang, dasar berat (tabel atau timbang), mutu, dan biaya potong bila ada. Lokasi proyek Medan Marelan.”
Kirim melalui formulir penawaran besi WF. Sebelum memilih sistem rangka, bandingkan juga rangka baja WF dan baja ringan, serta istilah pemesanan di perbedaan WF, H-beam, UNP, dan CNP. Harga dan ketersediaan dikonfirmasi saat penawaran.
